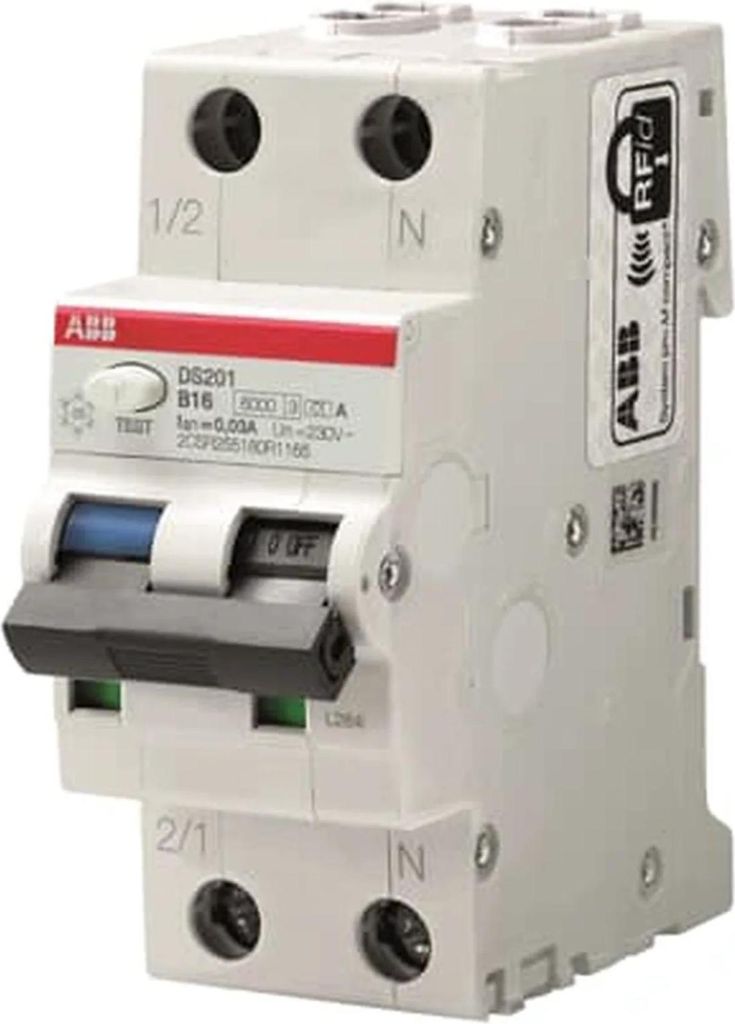

DS201, Urządzenia prądu szczątkowego, 10000 A, IP20, IP40

Wyłączniki różnicowoprądowe (RCCB) zapewniają ochronę osób i mienia, a także ochronę przed pożarami spowodowanymi zapłonem elektrycznym zgodnie z normami DIN VDE 0100-410 i DIN VDE 0100-530. Zapewniają ochronę obwodów jednofazowych przed prądami przeciążeniowymi i zwarciowymi, ochronę przed sinusoidalnymi prądami przemiennymi i prądami pulsującymi z płynną składową prądu różnicowego DC do 6 mA do ziemi. Jak również ochrona przed uszkodzeniem (ochrona przed dotykiem pośrednim), dodatkowa ochrona (z prądem różnicowym ≤ 30 mA) i ochrona przeciwpożarowa (z prądem różnicowym ≤ 300 mA). Spełniają one normy produktowe IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Szeroka gama akcesoriów oferuje wszystko, czego potrzebujesz do zadań instalacyjnych. Liczne atesty sprawiają, że DS201 nadaje się do użytku na całym świecie.
Znamionowa zdolność wyłączania zgodnie z IEC/EN 61009 Icn = 6 kA.
RCBO DS201 A typ A jest zabezpieczony 1-biegunowo (LS), przełączanie 2-biegunowe.

Uwaga: Instalacja/podłączenie może być wykonywane wyłącznie przez specjalistów!

Cechy

- zapewnia ochronę osób i mienia, a także ochronę przed pożarami spowodowanymi zapłonem elektrycznym zgodnie z normami DIN VDE 0100-410 i DIN VDE 0100-530
- zapewnia ochronę obwodów jednofazowych przed prądami przeciążeniowymi i zwarciowymi, Ochrona przed sinusoidalnymi prądami przemiennymi i prądami pulsującymi z płynną składową różnicową prądu stałego do 6 mA do ziemi
- Ochrona przed zwarciem (ochrona przed dotykiem pośrednim)
- Zastosowania obejmują aplikacje domowe, komercyjne i przemysłowe
- Znamionowa zdolność wyłączania zgodnie z IEC/EN 61009 Icn = 6 kA
- RCBO DS201 A typ A jest zabezpieczony 1-biegunowo (LS), 2-biegunowe przełączanie

Dane techniczne

Norma: IEC/EN 61009-1, IEC/EN 61009-2-1
Typ prądu szczątkowego: typ A
Napięcie znamionowe: (Ur) 230 V
Znamionowe napięcie robocze: 230/400 V
Znamionowe napięcie izolacji Ui: 500 V
Prąd znamionowy: 16 A
Znamionowy prąd szczątkowy: 30 mA
Prąd zwarciowy: 10 kA
Liczba biegunów: 2
Charakterystyka wyzwalania: B
Typ montażu: na szynie DIN EN 60715 (35 mm) z klipsem montażowym
Stopień ochrony: zaciski IP20, obudowa IP40
Stopień zanieczyszczenia: 2

---

Art.-Numer: ABB2CSR255180R1165

EAN: 8012542058519

Natężenie znamionowe:

16 A

Częstotliwość danych wejściowych:

50/60 Hz

Napięcie znamionowe:

230 V

Całkowita strata mocy:

3,3 W

Typ wyłącznika instalacyjnego:

Urządzenia prądu szczątkowego

Typ krzywej zadziałania:

Typu B

Typ różnicowo-prądowy:

Typ A

Wydajność przerywania:

10000 A

Liczba biegunów:

2

Stopień ochrony IP:

IP20, IP40

Stopień zanieczyszczenia:

2

Typ instalacji:

Szyna DIN

Kolor produktu:

Szary

Certyfikaty:

IEC/EN 61009-1, IEC/EN 61009-2-1

Zakres temperatur (eksploatacja):

-25 - 55 °C

Szerokość produktu:

35 mm

Głębokość produktu:

69 mm

Wysokość produktu:

85 mm

Waga produktu:

200 g

Szerokość opakowania:

40 mm

Głębokość opakowania:

80 mm

Wysokość opakowania:

106 mm

Waga wraz z opakowaniem:

225 g

Certyfikaty zgodności:

RoHS, VDE, WEEE

Zgodność z zasadami zrównoważonego rozwoju:

Tak

ABB FI/LS DS201A-B16/0.03 Miniaturowy wyłącznik automatyczny
n.d.

- z automatycznym wyłącznikiem i ochroną osobistą - Typ A - Seria DS201 A - Prąd znamionowy: 16A - Znamionowy prąd resztkowy: 30mA - Czas wyłączenia: <300ms - Przekrój przyłącza: 1-6mm² elastyczny i pełny - Napięcie znamionowe: 230V - IP20 - Długość produktu: 35 mm - Głębokość produktu: 68 mm - Wysokość produktu: 85 mm - Materiał: tworzywo sztuczne, metal - Kolor: szary

ABB DS201 B16 A30 RCCB 6kA 1P+N TypeA B16 30mA (2CSR255180R1165)
