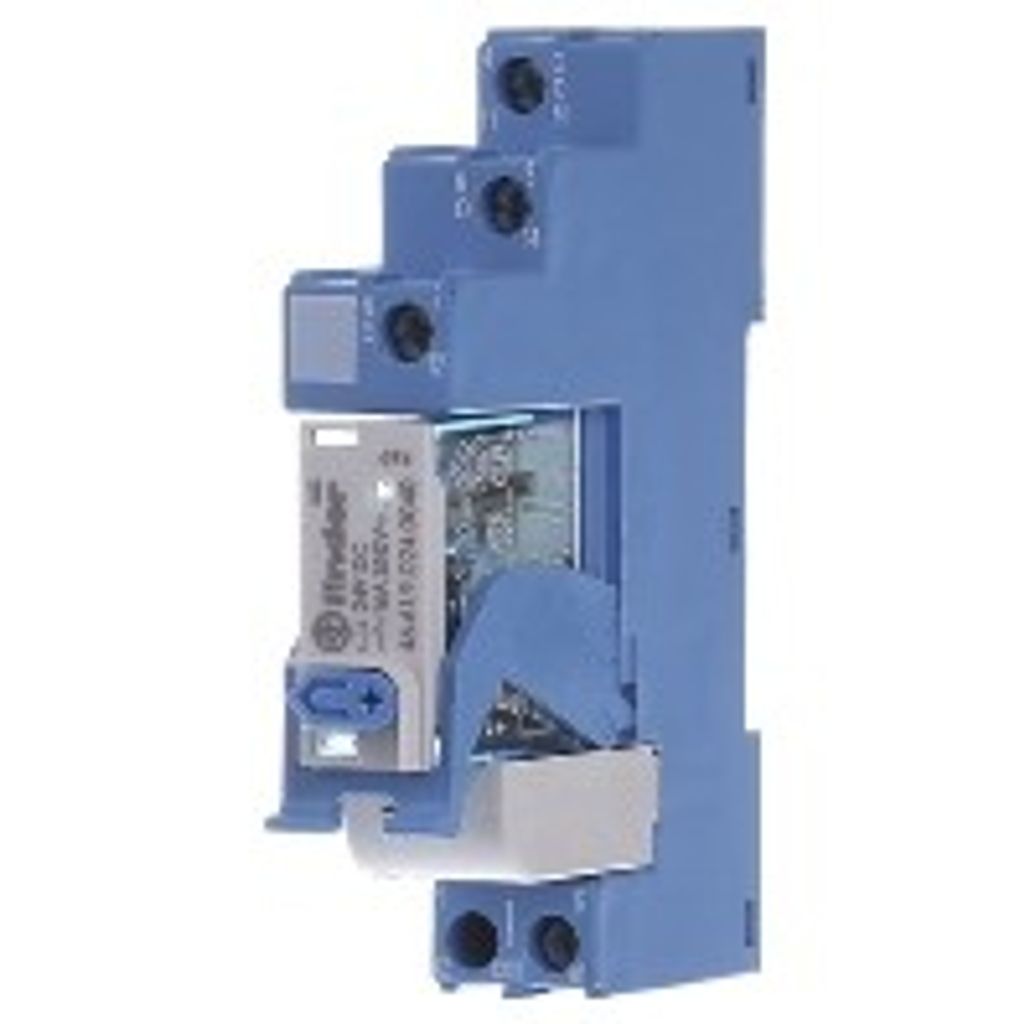

Przekaźnik sprzęgający z 1 zestykiem przełącznym 16 A, gniazdo z zaciskiem śrubowym 4C.01.9.024.0050 1 zestyk przełączny 16 A (4C.01.9.024.0050)

Przekaźnik sprzęgający Finder 4C.01.9.024.0050Producent:FinderOznaczenie:Przekaźnik sprzęgający 1W 16A Spsp.24VDCTyp:4C.01.9.024.








0050Rodzaj połączenia elektrycznego:Połączenie śruboweKompletne urządzenie z gniazdem:takZ wymiennymi zaciskami:nieZ wyświetlaczem LED:takZnamionowe napięcie zasilania sterującego Us przy DC:24 VTyp napięcia do uruchomienia:DCNapęd, polaryzacja:spolaryzowanyZachowanie przełączania napędu:monostabilneLiczba styków jako styki przełączne:








1Typ styku przełączającego:pojedynczyZ wymuszonym prowadzeniem styków:nieMateriał wkładki stykowej:termoplastycznyMateriałstyku:innyMateriał powłoki styku:nieobrobionyTyp napięcia roboczego:DCNapięcie robocze przy DC:24 VPrąd znamionowy:16 AMaks.





Prąd rozruchowy:25 AStopień ochrony (IP):IP20Szerokość:15,8 mmWysokość:82,9 mmGłębokość:68,1 mm Przekaźnik sprzęgający 4C.01



.9.024.0050: więcej szczegółów Przekaźnik sprzęgający na szynę DIN z zaciskami śrubowymi, 1 styk przełączny 16 A / 250 V AC, napięcie cewki 24 V DC, materiał styków AgNi, ze zintegrowaną diodą LED i tłumieniem zakłóceń EMC Dostarczany w standardzie: Przekaźnik sprzęgający Finder 1W 16A Spsp.24VDC 4C.01.9.024.0050, Jednostka opakowania: 1 szt, EAN: 8012823320441

Przekaźnik sprzęgający na szynę DIN z zaciskami śrubowymi, 1 styk przełączny 16 A / 250 V AC, napięcie cewki 24 V DC, materiał styków AgNi, ze zintegrowaną diodą LED i tłumieniem zakłóceń EMC

• Stopień ochrony (IP): IP20
• Szerokość: 15,8
• Konstrukcja połączenia elektrycznego: połączenie śrubowe

Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Kompletne urządzenie z gniazdem tak, Z wyjmowanymi zaciskami nie, Ze wskaźnikiem LED tak, Znamionowe napięcie zasilania sterującego Us przy DC 24 V, Rodzaj napięcia do sterowania DC, Napęd, montowany na biegunach, Przełączanie napędu monostabilne, Liczba styków jako styki przełączające 1, Rodzaj styku przełączającego Styk pojedynczy, Ze stykami wymuszonymi nie, Materiał wkładki stykowej Termoplast, Materiał styku inny, Materiał warstwy stykowej nieobrobiony, Rodzaj napięcia, Napięcie robocze DC, Napięcie robocze przy DC 24 V, Prąd znamionowy 16 A, Maks. prąd przełączania 25 A, Stopień ochrony (IP) IP20, Szerokość 15,8 mm, Wysokość 82,9 mm, Głębokość 68,1 mm

Opis Przekaźnik sprzęgający z 1 zestykiem przełącznym 16 A, gniazdo z zaciskiem śrubowym Przekaźnik sprzęgający o szerokości 15,8 mm. "Bezpieczna izolacja" zgodnie z normą VDE 0106/EN 60335. Cechy: dioda LED (zielona) wolnoprzełączająca mechaniczny wskaźnik pozycji przełączania blokowany przycisk testowy. Dane techniczne: Podłączenie: gniazdo z zaciskiem śrubowym Wersja: przekaźnik sprzęgający Prąd załączeniowy: 25 A Typ styku: 1 styk przełączny Materiał styku: AgNi Żywotność (elektryczna): (AC1) 100 x 10 3 cykle łączeniowe Żywotność (mechaniczna): 10 x 10 6 cykli łączeniowych Prześwit/odległość upływu: (cewka/styk) 8 mm Napięcie znamionowe: 24 V/DC Zakres napięcia znamionowego: 17,5 - 26,4 V/DC Prąd znamionowy: 16 A Wymiary produktu, szerokość: 15,8 mm Wymiary produktu, wysokość: 64,6 mm Wymiary produktu, długość: 82,9 mm R(cewka): 1200 ? Zdolność łączeniowa: (AC1) 16 A/250 V/AC Napięcie łączeniowe: maks. 440 V/AC Typ: 4C.01.9.024.0050 Uwaga: Atesty: UL, cRUus, IMQ, CSA, VDE, GOST. Tabliczkę znamionową dla serii 4C.02/4C.01 należy osobno pod numerem zamówienia 50 26 70
