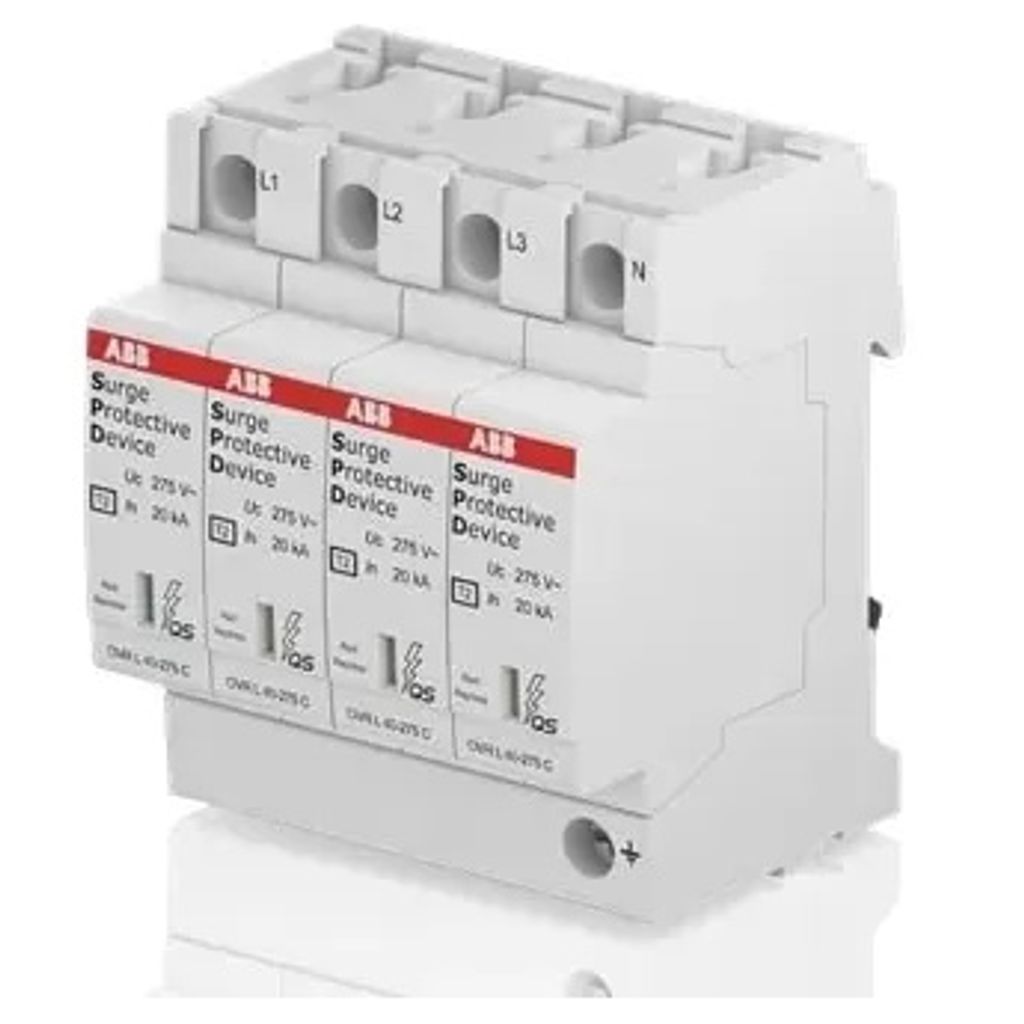

Überspannungsableiter OVR T2 4L 40-275 P QS Typ2 (2CTB803873R5600)

ABB Stotz S&J Zabezpieczenie przepięciowe typ2 OVRT24L40-275PQProducent:ABBStotz S&JOznaczenie:Zabezpieczenie przepięciowe typ2 TN-S 4P 40kATyp:OVRT24L40-275PQForma sieci DC:nieForma sieci IT:








nieTyp sieci TN:takTyp sieci TN-C:nieTyp sieci TN-C-S:takTyp sieci TN-S:takTyp sieci TT:nieTyp sieci inne:nieLiczba przewodów (bez uziemienia):4Znamionowy prąd upływowy impulsowy (8/20):40 kAMaks.






Prąd upływowy udarowy (8/20):40 kANapięcie znamionowe AC:230 VNajwyższenapięcie ciągłe AC:275 VNajwyższe napięcie ciągłe DC:350 VPoziom ochrony:1,1 kVPoziom ochrony L-N:1,1 kVPoziom ochrony N-PE:1,25 kVMaks.
Zabezpieczenie nadprądowe Okablowanie (bezpiecznik):125 AMaks.







Zabezpieczenie nadprądowe Okablowanie V (bezpiecznik):125 AWytrzymałość zwarciowa (Isccr):100 kAZintegrowanezabezpieczenie zwarciowe:nieZintegrowane zabezpieczenie zwarciowe selektywne do bezpiecznika gG:125 AZintegrowany bezpiecznik rezerwowy:nieWolny od prądu upływowego:nieTyp montażu:innyRozmiar:4 TEMaks.
Przekrój przewodu sztywny (lity/wielodrutowy):25 mm²Maks.







Maksymalnyprzekrój przewodu elastyczny (drobnożyłowy):16 mm²Ze zdalnym stykiem sygnalizacyjnym:nieSygnalizacja na urządzeniu:optycznaKlasa testowa typu 2:takStopień ochrony (IP):IP20 ABB Stotz S&J Ochrona przeciwprzepięciowa typu 2 OVRT24L40-275PQ: więcej szczegółów Ograniczniki przepięć SPD typu 2 z monitorowaniem termicznym QuickSafe® są przeznaczone do ochrony przed pośrednimi uderzeniami pioruna i przepięciami łączeniowymi. Są one instalowane jak najbliżej punktu zasilania instalacji elektrycznej. Wszystkie OVR T2 składają się z części bazowej i wymiennego modułu ochronnego. Są one wyposażone w mechaniczny wskaźnik funkcji, a warianty TS w bezpotencjałowy styk przełączny. Są kompatybilne z serią System pro M compact i mogą być podłączane do nich za pomocą szyn zbiorczych. Stosowane głównie w podrozdzielnicach i obwodach końcowych.

Dostarczane z: ABB Stotz S&J zabezpieczenie przeciwprzepięciowe typ 2 TN-S 4P 40kA OVRT24L40-275PQ, jednostka opakowaniowa: 1 szt, EAN: 3660308520548

Ograniczniki przepięć SPD typu 2 z monitorowaniem termicznym QuickSafe® są przeznaczone do ochrony przed pośrednimi uderzeniami pioruna i przepięciami łączeniowymi. Są one instalowane jak najbliżej punktu zasilania systemu elektrycznego. Wszystkie OVR T2 składają się z części bazowej i wymiennego modułu ochronnego. Są one wyposażone w mechaniczny wskaźnik funkcji, a warianty TS w bezpotencjałowy styk przełączny. Są kompatybilne z serią System pro M compact i mogą być podłączane do nich za pomocą szyn zbiorczych. Stosowane głównie w podrozdzielnicach i obwodach końcowych.
n.d.

Ograniczniki przepięć SPD typu 2 z technologią QuickSafe®, przetestowane zgodnie z normą DIN EN 61643-11, są odpowiednie do ochrony niskonapięciowych systemów elektrycznych i urządzeń końcowych przed niebezpiecznymi przepięciami. SPD spełniają wymagania dotyczące ochrony przeciwprzepięciowej określone w normach DIN VDE 0100-443 i 534. Wszystkie ograniczniki przepięć są kompatybilne z serią System pro M compact i mogą być do nich podłączane za pomocą szyn zbiorczych. Wszystkie urządzenia są wyposażone we wskaźnik działania. Warianty z "warystorem rezerwowym" (s) zapewniają dodatkową ochronę instalacji elektrycznej, ponieważ ogranicznik przepięć nie jest całkowicie odłączany od sieci po zakończeniu okresu eksploatacji, ale dodatkowy warystor gwarantuje podstawową ochronę, a zatem system jest nadal chroniony do czasu wymiany modułu ochrony przeciwprzepięciowej.

Ogranicznik przepięć OVR T2 4L 40-275 P QS Typ2 (2CTB803873R5600)
