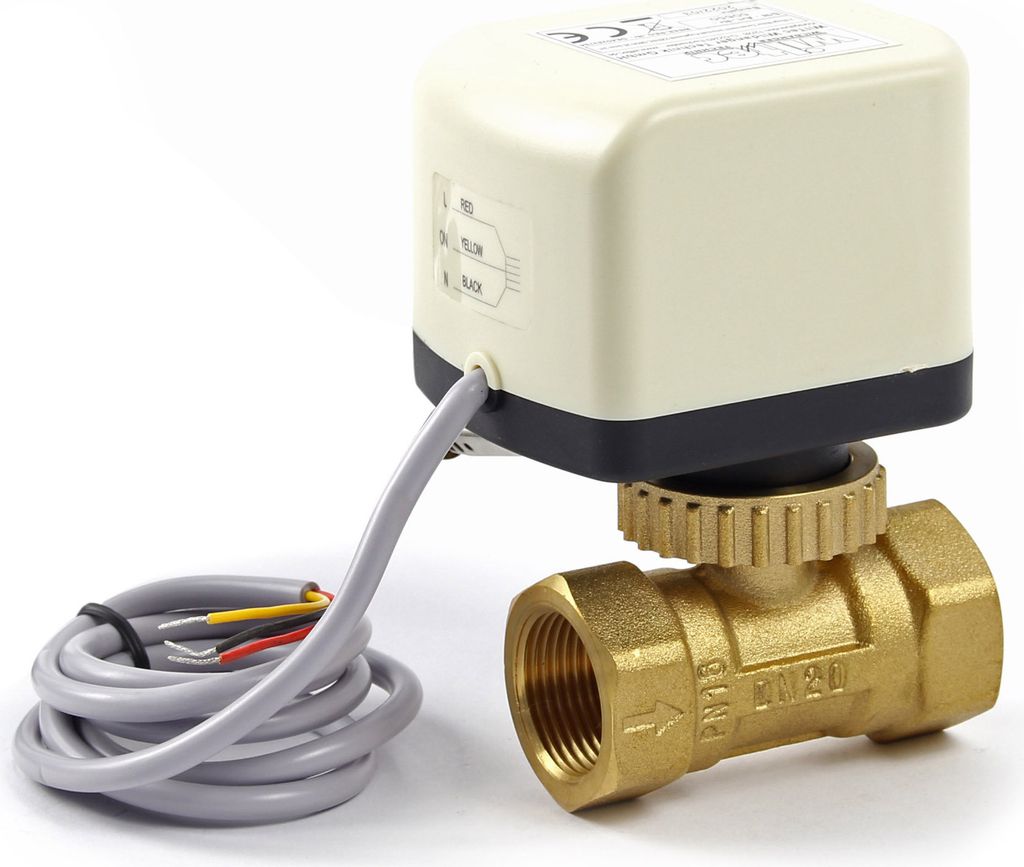

Wiltec 2-drogowy zawór strefowy DN20 26,9 mm (3/4"), zawór dwudrogowy 230 VAC, jednostka składająca się z kulowego zaworu przełączającego i dołączonego sterownika

• [Kompaktowa i solidna konstrukcja] - Zawór strefowy z siłownikiem z serii DQ220 to kompaktowe urządzenie wykonane z kutego mosiądzu, zapewniające solidną konstrukcję.
• [Specyfikacja zaworu strefowego] - Zawór strefowy DN20 26,9 mm (3/4") do wszechstronnych zastosowań w instalacjach wody pitnej, ogrzewania, ciepłej wody użytkowej i klimatyzacji.
• [Bezpieczne pozycje krańcowe ze stykami krańcowymi] - Styki krańcowe zapewniają bezpieczne pozycje "całkowicie otwarty" lub "całkowicie zamknięty" dla niezawodnego użytkowania.
• [Wszechstronne zastosowania] - Idealne do sterowania strefami temperatury pokojowej, klimatyzacji, nagrzewnic oraz sterowania systemami ogrzewania i ciepłej wody użytkowej.
• [Łatwe sterowanie i elastyczna instalacja] - Sterowanie odbywa się za pomocą termostatów powietrznych lub wodnych, a zawór można zainstalować w dowolnej pozycji innej niż pozioma.

Zawory strefowe z napędem silnikowym serii DQ220 są dostarczane jako kompaktowe zawory kulowe, składające się z korpusu zaworu z dołączonym sterownikiem. Siłownik steruje zaworem kulowym.
Korpus zaworu wykonany jest z kutego mosiądzu. W przypadku awarii zasilania zawór można zamknąć lub otworzyć ręcznie za pomocą klucza płaskiego po zdjęciu modułu sterującego.

Zawór strefowy jest wyposażony w styki krańcowe, które zatrzymują go w położeniu krańcowym "całkowicie otwarty" lub "całkowicie zamknięty".

Zawory strefowe są stosowane w instalacjach wody pitnej, ogrzewania, ciepłej wody i klimatyzacji w połączeniu z elementami sterującymi typu "otwórz/zamknij". zawory 2- i 3-drogowe mają szeroki zakres zastosowań i mogą być używane na przykład do

1. Sterowanie strefą temperatury pokojowej w systemach grzewczych.
2. Sterowanie systemami klimatyzacji, nagrzewnicami lub podobnymi indywidualnymi urządzeniami klimatyzacyjnymi.
3. Sterowanie systemami ogrzewania i ciepłej wody użytkowej.

Zawory strefowe są sterowane przez termostaty powietrzne lub wodne.
Czas nastawy wynosi 15 sekund.

Instalacja:
Zawór strefowy może być instalowany we wszystkich pozycjach z wyjątkiem pozycji, w których jednostka sterująca znajduje się poniżej płaszczyzny poziomej. Podczas instalacji należy przestrzegać obowiązujących przepisów i VDE.

Wymiary
70 x 60 x 125 mm

Instrukcje bezpieczeństwa
Wskazówki ogólne
-Przed uruchomieniem należy przeczytać i przestrzegać instrukcji obsługi i zasad bezpieczeństwa.
-To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub nieposiadające doświadczenia i/lub wiedzy, chyba że będą one nadzorowane lub zostaną poinstruowane w zakresie korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
-Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.
Właściwe użytkowanie
-Wieloportowych zaworów strefowych należy używać wyłącznie zgodnie z ich przeznaczeniem w systemach ogrzewania, chłodzenia lub uzdatniania wody. Nie nadaje się do mediów agresywnych lub wybuchowych.
Przestrzegać maksymalnych limitów ciśnienia
-Należy przestrzegać maksymalnych dopuszczalnych wartości temperatury i ciśnienia zgodnie z danymi technicznymi zaworu.
-Zawór należy instalować wyłącznie w miejscach o odpowiednich warunkach otoczenia, aby zapobiec uszkodzeniom spowodowanym ekstremalnymi temperaturami.
Ryzyko porażenia prądem elektrycznym
-Nie wolno podnosić, transportować ani mocować urządzenia za kabel zasilający.
-Upewnić się, że połączenia elektryczne i kable są wodoszczelne, aby zapobiec zwarciom.
-Jeśli kabel lub wtyczka zostaną uszkodzone z powodu czynników zewnętrznych, nie wolno ich naprawiać! Kabel należy wymienić na nowy.
-Nie przekraczać maksymalnego dopuszczalnego obciążenia prądowego i napięciowego zaworu strefowego.
