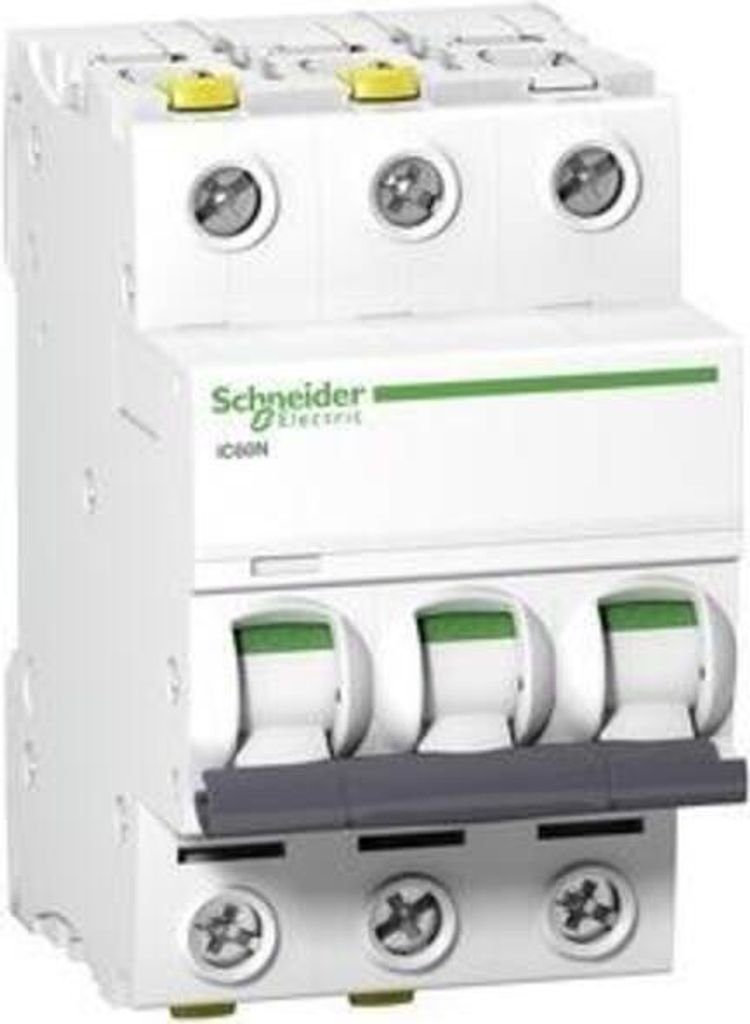

Schneider Electric A9F04332, Miniaturowy wyłącznik, 10000 A, IP20

Schneider Electric Wyłącznik LS A9F04332Producent:Schneider ElectricOznaczenie:Wyłącznik LS 3P 32A C IC60NTyp:A9F04332Głębokość zabudowy:44,5 mmCharakterystyka wyzwalania:CLiczba biegunów (całkowita):3Liczba biegunów z bezpiecznikiem:3Prąd znamionowy:32 ANapięcie znamionowe:400 VZnamionowe napięcie izolacji Ui:



500 VZnamionowe napięcie wytrzymywane udarowe Uimp:6 kVZnamionowa zdolność wyłączaniaIcnzgodnie z EN 60898 przy230 V:6 kATyp napięcia:AC/DCZnamionowa zdolność wyłączania Icn zgodnie z EN 60898 przy 400 V:


6 kAZnamionowazdolność wyłączaniaIcuzgodnie z IEC 60947-2przy 230 V:20 kAZnamionowa zdolność wyłączania Icuzgodnie z IEC 60947-2przy 400 V:10 kACzęstotliwość:50.









.60 HzStrata mocy:2,8 WKlasa ograniczenia energii:3Instalacja podtynkowa:niePrzełączanie przewodu neutralnego:nieKategoria przepięciowa:4Stopień zanieczyszczenia:3Możliwość zastosowania dodatkowych urządzeń:takSzerokość w podziałce:3Stopień ochrony (IP):IP20Temperatura otoczenia podczas pracy:-35....






70 °CPrzekrój podłączanych przewodów wieloprzewodowych:1..25 mm²Przekrój podłączanych przewodów jednoprzewodowych:1..35 mm²Przeciwwybuchowy:nie Wyłącznik automatyczny Schneider Electric A9F04332: dalsze szczegóły Wyłącznik automatyczny miniaturowy Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-biegunowy, prąd znamionowy 32A, charakterystyka C, napięcie robocze (Ue) 380-415V AC, napięcie izolacji (Ui) 500V AC. Podwójny zacisk przyłączeniowy dla kabla i szyny grzebieniowej na górze i na dole urządzenia. Zatrzaskowe przełączanie styków o niskim zużyciu. Ruchoma osłona izolacyjna. Uruchamianie elementu mocującego górną szynę grzebieniową z przodu urządzenia w celu beznarzędziowej instalacji i łatwego dostępu dla użytkownika. Z mechanicznym wskaźnikiem usterki z przodu (VisiTrip) sygnalizującym wyzwolenie z powodu przeciążenia lub zwarcia. Wskaźnik bezpiecznego styku (VisiSafe) miniaturowego wyłącznika, z zielonym wskaźnikiem zapewniającym brak napięcia po stronie wyjściowej. Zaciski IP20, podróżna osłona izolacyjna. Podwójny zacisk przyłączeniowy od góry lub od dołu. Łatwy demontaż pojedynczego urządzenia po zainstalowaniu szyny fazowej dzięki elementowi mocującemu dostępnemu od przodu. Technologia wyzwalacza - termomagnetyczna. Możliwość łączenia z wyłącznikami RCD z serii Acti 9 iID oraz blokiem RCD Vigi iC60. Dodatkowe moduły pomocnicze (opcjonalne) - wskazanie pozycji przełączania, wyzwolenie błędu, wyzwolenie otwarcia bocznika, wyzwolenie podnapięciowe, wyzwolenie przepięciowe. Kolor RAL 9003. iC60N jest zgodny z następującymi normami - IEC/EN 60898-1 i IEC/EN 60947-2. Ta seria posiada również certyfikat VDE!

Dostarczany z: Schneider Electric wyłącznik nadprądowy 3P 32A C IC60N A9F04332, Jednostka opakowania: 1 szt, EAN: 3606480440694

Cechy produktu:

• Z mechanicznym wskaźnikiem usterki z przodu, sygnalizującym zadziałanie z powodu przeciążenia i zwarcia.
• Podwójny zacisk przyłączeniowy dla kabla i szyny grzebieniowej na górze i na dole urządzenia.
• Uruchamianie elementu mocującego górną szynę grzebieniową z przodu urządzenia w celu beznarzędziowego uruchamiania i łatwego dostępu dla użytkownika.

Dane techniczne:

• Zastosowanie urządzenia: Dystrybucja
• Seria: Acti 9
• Nazwa produktu: Acti 9 iC60
• Typ produktu lub komponentu: Miniaturowy wyłącznik automatyczny
• Skrót nazwy urządzenia: IC60N
• Opis biegunów: 3P
• Liczba chronionych biegunów: 3
• Prąd znamionowy [In]: 32 A
• Połączenie sieciowe: DC, AC
• Technologia wyzwalacza: termomagnetyczna
• Charakterystyka: C

Zdolność wyłączania:

• 36 kA Icu zgodny z IEC 60947-2 - 12...133 V AC 50/60 Hz
• 36 kA Icu zgodny z EN 60947-2 - 12...133 V AC 50/60 Hz
• 10 kA Moduł Icu zgodny z normą EN 60947-2 - 125...180 V DC
• moduł Icu 10 kA jest zgodny z normą IEC 60947-2 - 125...180 V DC
• 6 kA Icu zgodne z normą IEC 60947-2 - 440 V AC 50/60 Hz
• 6000 A Icn jest zgodny z normą EN 60898-1 - 400 V AC 50/60 Hz
• 10 kA Icu zgodny z normą EN 60947-2 - 380...415 V AC 50/60 Hz
• 10 kA Icu jest zgodny z normą IEC 60947-2 - 380...415 V AC 50/60 Hz
• 20 kA Icu zgodny z EN 60947-2 - 220...240 V AC 50/60 Hz
• 20 kA Icu zgodny z IEC 60947-2 - 220...240 V AC 50/60 Hz
• 6 kA Icu zgodne z normą EN 60947-2 - 440 V AC 50/60 Hz
• 6000 A Icn zgodny z normą IEC 60898-1 - 400 V AC 50/60 Hz

Kategoria zastosowania:

• Kategoria A jest zgodna z normą EN 60898-1
• Kategoria A jest zgodna z normą IEC 60898-1

Przydatność do izolacji:

• Tak zgodny z normą EN 60947-2
• Tak zgodny z normą IEC 60947-2
• Tak zgodny z normą EN 60898-1
• Tak zgodny z normą IEC 60898-1

Normy:

• EN 60898-1
• IEC 60898-1
• EN 60947-2
• IEC 60947-2

Prąd znamionowy [A]	6kA
Prąd znamionowy	32A

Natężenie znamionowe:

32 A

Napięcie znamionowe:

133 V

Typ wyłącznika instalacyjnego:

Miniaturowy wyłącznik

Wydajność przerywania:

10000 A

Liczba biegunów:

3

Stopień ochrony IP:

IP20

Stopień zanieczyszczenia:

3

Kolor produktu:

Biały

Certyfikaty:

EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

Zakres temperatur (eksploatacja):

-35 - 70 °C

Zakres temperatur (przechowywanie):

-40 - 85 °C

Szerokość produktu:

54 mm

Głębokość produktu:

78,5 mm

Wysokość produktu:

91 mm

Waga produktu:

375 g

Certyfikaty zgodności:

RoHS

Aplikacja urządzenia Dystrybucja
Seria produktów Acti 9
Nazwa produktu Acti 9 iC60
Typ produktu lub komponentu Miniaturowy wyłącznik automatyczny
Skrót urządzenia IC60N
Opis biegunów 3P
Liczba chronionych biegunów 3
[Prąd znamionowy 10 A
Podłączenie do sieci Prąd przemienny (AC)
Prąd stały (DC)
Technologia wyzwalacza Termomagnetyczny
Charakterystyka C

Schneider Electric wyłącznik nadprądowy A9F04332 3P, C, 32A, iC60N, 6KA Wyłącznik nadprądowy Schneider Electric jest kluczowym elementem zapewniającym bezpieczeństwo urządzeń elektrycznych oraz ochronę przed przeciążeniem i zwarciem. Ten model, określany jako A9F04332, został zaprojektowany tak, aby spełniać wysokie standardy jakości i niezawodności oferowane przez markę Schneider Electric. Jego innowacyjne funkcje i specyfikacje techniczne sprawiają, że wyłącznik ten jest idealnym wyborem do instalacji w rozdzielnicach. Solidna konstrukcja i łatwy montaż na szynie DIN sprawiają, że jest to praktyczne rozwiązanie dla każdego elektryka. Kluczowe cechy: - Prąd znamionowy: 32 A - Napięcie znamionowe: 400 V - Znamionowa zdolność wyłączania: 6 kA - Stopień ochrony: IP 20 Wyłącznik jest przeznaczony do napięć roboczych AC i DC i nadaje się do montażu w rozdzielnicy. Ma głębokość 78,5 mm, wysokość 91,0 mm i szerokość 54,0 mm, zapewniając kompaktowe i efektywne wykorzystanie przestrzeni. Dzięki natychmiastowemu przełączaniu i izolowanym zaciskom IP20, ten wyłącznik jest idealny do ochrony wrażliwego sprzętu. Duży obszar do oznaczania obwodów i opcja zasilania od góry lub od dołu zwiększają łatwość obsługi. Funkcja jest niezależna od pozycji montażowej, zapewniając elastyczność instalacji. Wybierz wyłącznik Schneider Electric A9F04332, aby zapewnić niezawodną ochronę i bezpieczeństwo sprzętu elektrycznego. Dzięki zaawansowanym funkcjom i łatwej instalacji staje się idealnym rozwiązaniem dla każdego elektryka.

Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).głębokość instalacji 44,5 mm, charakterystyka inicjalizacji C, liczba biegunów (łącznie) 3, liczba zabezpieczonych biegunów 3, prąd znamionowy 32 A, napięcie znamionowe 400 V, znamionowe napięcie izolacji Ui 500 V, znamionowe napięcie wytrzymywane impulsu Uimp 6 kV, typ napięcia AC/DC, częstotliwość 50..60 Hz, Rozproszenie mocy 2,8 W, Klasa ograniczenia energii 3, Montaż podtynkowy nie, Przełączany przewód neutralny nie, Kategoria przepięcia 4, Stopień zanieczyszczenia 3, Możliwe urządzenia dodatkowe tak, Szerokość w jednostkach podziału 3, Stopień ochrony (IP) IP20, Ochrona przeciwwybuchowa nie

Główne cechy Wydajność Prąd znamionowy 32 A Napięcie znamionowe 133 V Cechy Typ wyłącznika Miniaturowy wyłącznik automatyczny Zdolność łączeniowa 10000 A Liczba biegunów 3 Międzynarodowy stopień ochrony (kod IP) IP20 Stopień zanieczyszczenia 3 Kolor produktu Biały Certyfikaty EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 Warunki pracy Zakres temperatur pracy 35 - 70 °C Zakres temperatur przechowywania 40 - 85 °C Masa i wymiary Szerokość 54 mm Głębokość 78,5 mm Wysokość 91 mm Masa 375 g Szczegóły techniczne Certyfikaty zrównoważonego rozwoju RoHS

Wyłączniki Schneider Electric, główne zalety : VisiTrip - czerwony wskaźnik mechaniczny sygnalizuje zadziałanie przez awarię, VisiSafe - zielona tarcza sygnalizuje aktualny stan styku - tylko od Schneider Electric, DIN-clik - montaż na szynie DIN 35mm bez użycia narzędzi, Bi-wiring - podwójne zaciski ścienne, ponadto: przełączanie chwilowe, izolowane zaciski IP20, duża powierzchnia do oznaczania obwodów, zasilanie od góry lub od dołu, funkcja jest niezależna od pozycji montażowej 0...360.
