Zestaw odpływowy do zlewozmywaków kuchennych – obrotowy element ekscentryczny 3 1/2 cala / 114 mm, zawór z koszem sitowym, kolanko oszczędzające miejsce oraz prostokątny przelew do zlewozmywaków ze stali nierdzewnej marek Blanco, Rieber i Teka

Zestaw odpływowy oszczędzający miejsce: koszyk sitowy z zaworem mimośrodowym 114 mm (3 1/2 cala, mimośrodowy obrotowy) + przelew do zlewozmywaków kuchennych z prostokątnym otworem przelewowym/kratką przelewową w komorze

Nadaje się do wszystkich popularnych typów zlewozmywaków wszystkich producentów, takich jak Blanco, Franke, Schock, Pyramis, Villeroy & Boch, IKEA itp., przy grubości materiału zlewu kuchennego do maks. 15 mm.

Dane techniczne / przyłącza (patrz szkice):

• Odpływ boczny, złącze wtykowe
• Wejście przelewowe z boku G 1 cal
• Rura oszczędzająca miejsce / rura oszczędzająca miejsce DN40 x G 1 1/2 cala, z możliwością skrócenia
• Śruba do pustych przestrzeni M12 x 1,5 x 25 mm
• Średnica elementu obrotowego 34 mm
• Średnica wkładu kosza sitowego 114 mm
• Rura przelewowa, średnica zewnętrzna 25 mm, z możliwością przycięcia

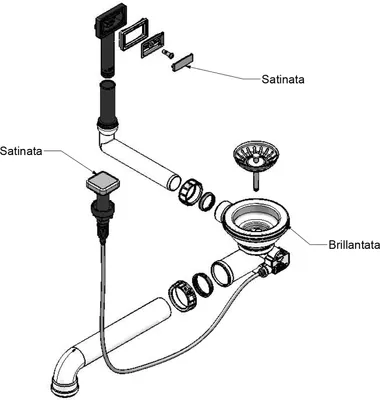

Zakres dostawy:

• Zawór z ekscentrycznym mechanizmem obrotowym 3,5 cala / średnica 114 mm, z 1-calowym złączem wtykowym do przelewu
• 1 wyjmowany kosz sitowy, średnica ok. 81 mm (standard 3,5 cala)
• Element sterujący z linką Bowdena ok. 50 cm
• Pokrętło zaworu/pokrętło sterujące
• Śruba drążona ok. 25 mm z przyrządami do wkręcania i montażu
• Uszczelki do zaworu i wszystkich połączeń rurowych
• Element oszczędzający miejsce / rura odpływowa (100–280 mm) z możliwością dowolnego skracania, ponieważ jest wtykana z jednej strony
• Kolano 90° i łącznik, można dowolnie skracać, ponieważ są wtykowe
• Rura przelewowa kątowa płaska z śrubą mocującą. Wymiary zewnętrzne ok. 41 mm x 17 mm i długość 60 mm
• Uszczelka przelewowa R480 prostokątna. Wymiary zewnętrzne 64 x 39 mm / wymiary wewnętrzne 52 x 26 mm – grubość 5 mm
• Rura kątowa przyłączeniowa przelewu z przegubem kulowym

Zawór z koszem sitowym 3 1/2" otwiera się i zamyka za pomocą mechanizmu obrotowego z pokrętłem mimośrodowym.
Dzięki rurze, którą można skrócić w razie potrzeby (oszczędzająca miejsce), oszczędza się dużo miejsca w szafce podumywalkowej, ponieważ jest ona poprowadzona bezpośrednio pod umywalką aż do odpływu.
Przelew chroni przed przepełnieniem umywalki i bezpiecznie odprowadza wodę do odpływu.
