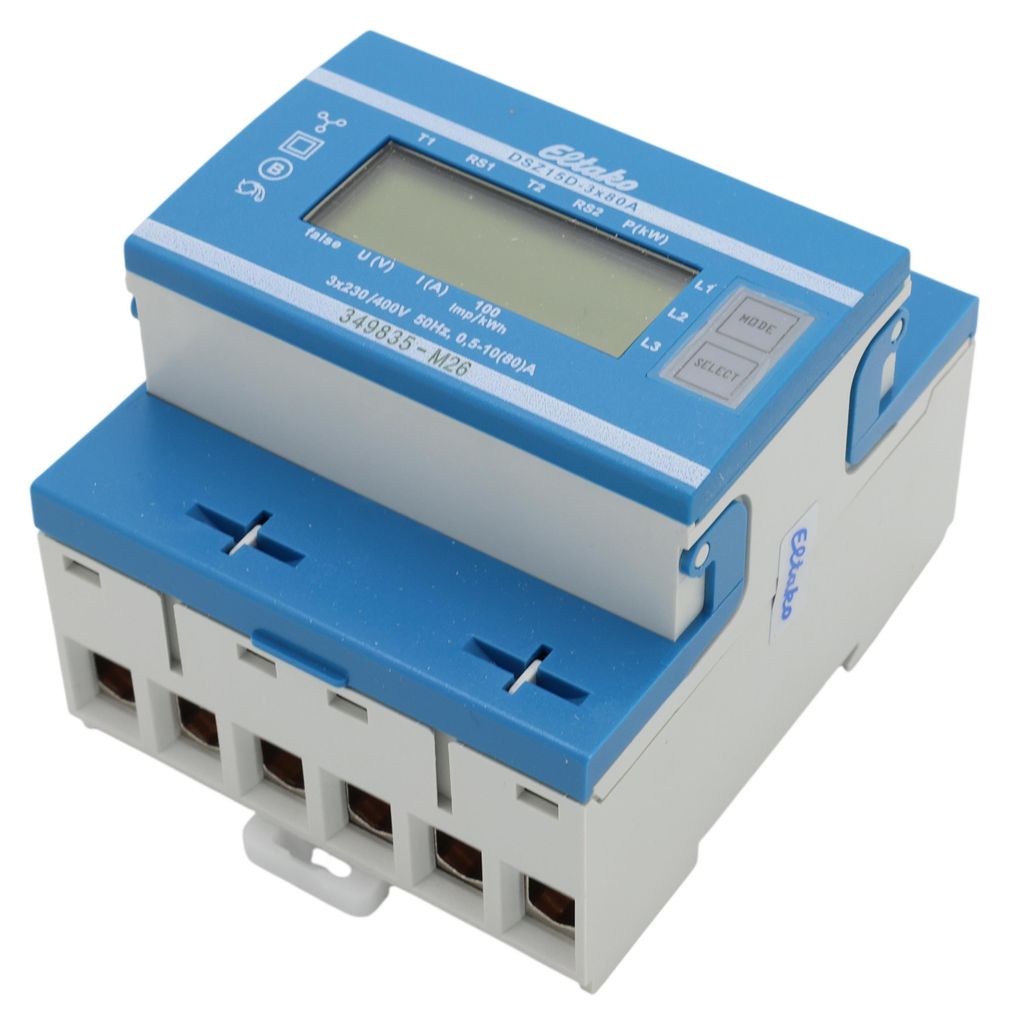

Miernik trójfazowy Eltako MID, wzorcowany DSZ15D-3x80A MID

Eltako Trójfazowy miernik prądu DSZ15D-3x80A MIDProducent:EltakoOznaczenie:Trójfazowy miernik prądu MID, wzorcowanyTyp:DSZ15D-3x80A MID Rodzaj miernika:elektronicznyPrąd znamionowy (In):10 APrąd maksymalny (Imax):80 ANapięcie znamionowe (Un) N-L:









230 VNapięcie nominalne (Un) L-L:400 VCzęstotliwość:50 HzPobór mocy:0,5 WKlasa dokładności:BTyp bieguna:czteroprzewodowyKonstrukcja:pomiarbezpośredni Rodzaj energii:moc czynnaNadaje się do:zakupuKonstrukcja taryfy:dwutaryfowaKontrola taryfy:










zewnętrznaBackstop:takKalibrowany:takZatwierdzenie:Dyrektywa w sprawie przyrządów pomiarowychWyjście impulsowe:optyczneTyp impulsu:S0Częstotliwość impulsów:1000 Imp/kWh (kvarh)Typ wyświetlacza:cyfrowyTyp montażu:REGSzerokość w jednostkach podziału:4Szerokość:70 mmGłęb:







58 mmWysokość:82 mmKonstrukcja interfejsu:innaLiczba cyfr:7Stopień ochrony (IP):IP20 Licznik trójfazowy Eltako DSZ15D-3x80A MID: dalsze szczegóły Maksymalny prąd 3x80A, straty w trybie czuwania tylko 0,5 wata na ścieżkę. Montaż na szynie DIN-EN 60715 TH35. 4 podziałki = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem S0. Trójfazowy miernik z pomiarem bezpośrednim mierzy energię czynną w oparciu o prądy przepływające między wejściami i wyjściami. Zużycie wewnętrzne wynoszące maksymalnie 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć przewody 1, 2 lub 3 fazowe o natężeniu do 80A. Prąd rozruchowy wynosi 4OmA. Musi być dostępne połączenie N. 7-segmentowy wyświetlacz LC można odczytać dwukrotnie w ciągu dwóch tygodni, nawet bez zasilania. Zużycie energii jest pokazywane na wyświetlaczu za pomocą paska, który miga 100 razy na kWh. Może być również jako licznik 2-taryfowy w standardzie: Podanie napięcia 230V na zaciski E1/E2 powoduje przełączenie licznika na drugą taryfę. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, które służą do przewijania menu zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną na taryfę, energię czynną zasobnika resetowalnego RS1 lub RS2 oraz wartości chwilowe mocy, napięcia i prądu na przewód fazowy. Komunikat o błędzie (fałszywy): Jeśli brakuje przewodu fazowego lub kierunek prądu jest nieprawidłowy, na wyświetlaczu pojawi się false i odpowiedni przewód fazowy.

Dostarczany z: Trójfazowy miernik prądu Eltako MID, kalibrowany DSZ15D-3x80A MID, jednostka opakowania: 1 sztuka, EAN: 4010312501634

Trójfazowy miernik prądu DSZ15D-3x80A MID, urządzenie do montażu na szynie DIN-EN 60715 TH35 - Klasa dokładności B (1%). Z interfejsem S0 - Można podłączyć 1, 2 lub 3 przewody fazowe o prądzie do 80 A - Prąd rozruchowy wynosi 4O mA - Musi być dostępne złącze N - Zużycie energii jest wyświetlane na wyświetlaczu za pomocą paska, który miga 100 razy na kWh - 7-segmentowy wyświetlacz LC można również odczytać dwukrotnie w ciągu dwóch tygodni bez zasilania
nd.

Miernik trójfazowy DSZ15D-3x80A MID (28380015)
