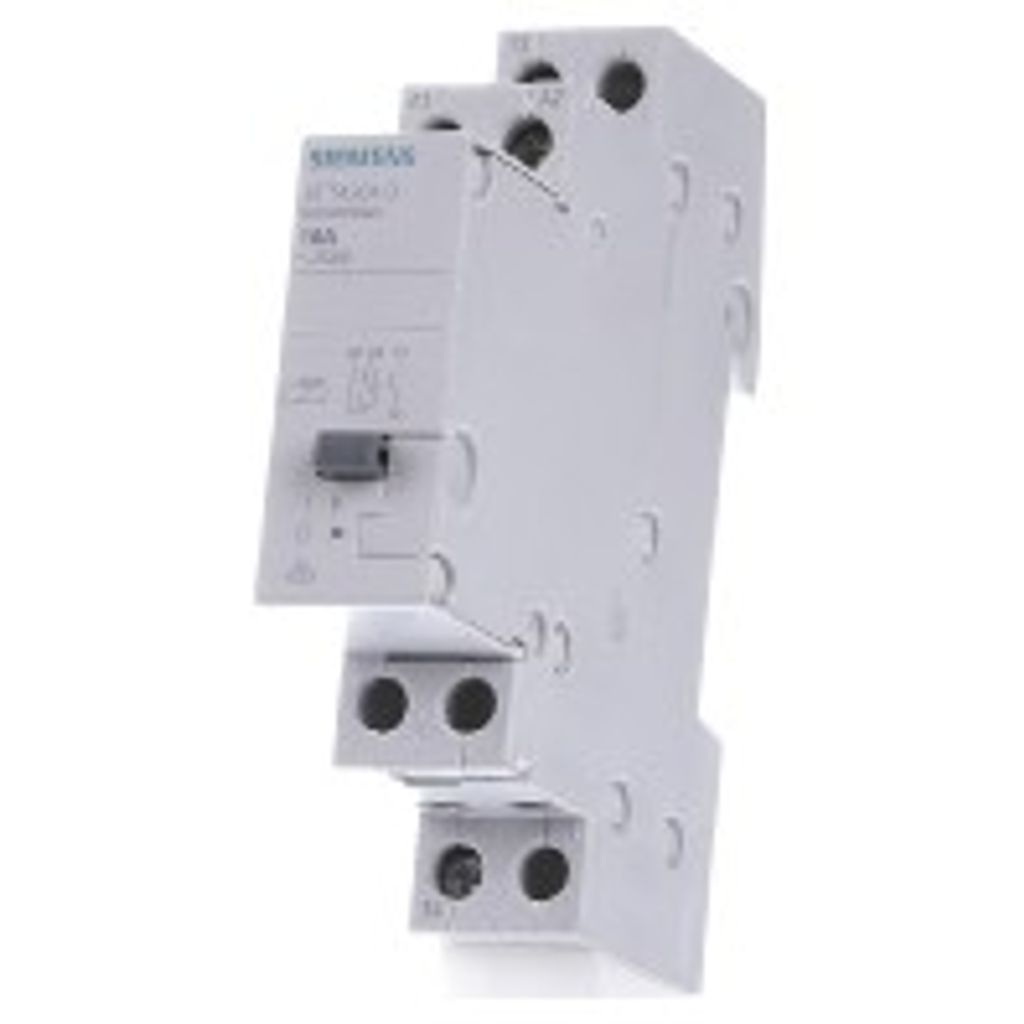

Siemens Dig.Industr. przekaźnik przełączający 5TT4201-0 5TT42010

Przekaźnik Siemens ze stykiem 1S do sterowania AC 230V 16A Urządzenia przełączające Siemens do zastosowań domowych, komercyjnych i przemysłowych. Innowacyjne urządzenia przełączające firmy Siemens są ważną częścią komponentów SENTRON do instalacji elektrycznych. Dzięki zdalnym przełącznikom, przekaźnikom przełączającym, stycznikom Insta i przekaźnikom czasowym oferują one wiele możliwości realizacji różnych funkcji przełączania. Niezależnie od tego, czy chodzi o budynki mieszkalne, infrastrukturę czy zastosowania przemysłowe, firma Siemens oferuje odpowiednie portfolio dla wszystkich funkcji przełączania. Tak więc masz odpowiednie urządzenie dla każdego wymagania! Rozdzielnice firmy Siemens charakteryzują się przede wszystkim 1. Wygodna i prosta instalacja oraz technologia połączeń. 2. Niezawodne bezpieczeństwo podczas instalacji dzięki standardowej ochronie przed dotykiem. 3. Bogate i łatwe w instalacji akcesoria. 4. Optymalna technologia zapewniająca bezpieczeństwo - tylko od firmy Siemens. Siemens oferuje kompleksowe portfolio urządzeń zabezpieczających, przełączających, pomiarowych i monitorujących, systemów dystrybucji i paneli sterowania dla bezpiecznej i wydajnej infrastruktury elektrycznej w budynkach i przemyśle

Uwaga dotycząca instalacji zgodnie z § 13 NAV

Należy pamiętać, że urządzenia z podłączonym obciążeniem 230 V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej.
Jeśli urządzenie ma stałe podłączenie, instalację należy zlecić wyspecjalizowanej firmie.
Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie przyłącze zasilania i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka.
W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci. Przed instalacją należy skontaktować się z operatorem sieci
lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże uzyskać niezbędne zezwolenie od odpowiedniego operatora sieci.

Cechy produktu:

Przekaźnik przełączający ze stykiem 1S do sterowania AC 230V 16A

Dane techniczne:

• Nazwa marki produktu SENTRON
• Oznaczenie produktu Przekaźnik przełączający
• Wersja produktu z 1 zestykiem zwiernym
• Konstrukcja funkcji przełączania 1 S

Ogólne dane techniczne:

• Współczynnik zakresu pracy / napięcia sterującego_1 0,8
• żywotność elektryczna (cykle przełączania) 50 000
• Izolacja elektryczna / między cewką elektromagnesu a stykiem Tak
• Napięcie przełączania / styków / przy AC / minimum 10 V
• Prąd przełączania / dla AC / na styk / minimum 100 mA
• Strata mocy [V?A] / cewki elektromagnesu / z impulsem / wartość znamionowa 3 V-A

Napięcie:

• Napięcie sterujące / przy AC / wartość znamionowa / maks. 230 V
• Odporność na napięcie udarowe / wartość znamionowa 4 kV
• Napięcie zasilania 250 V

Napięcie zasilania:

• Napięcie zasilania / minimum 250 V
• Napięcie robocze / dla AC / wartość znamionowa / maksymalnie 250 V
• Typ napięcia / napięcia zasilania AC

Stopień ochrony i klasa ochrony:

• Stopień ochrony IP20, z podłączonymi przewodami

Zdolność łączeniowa:

• Zdolność łączeniowa Moc pozorna
  • przy nieskompensowanym obciążeniu lampą fluorescencyjną 400 V-A
• Zdolność łączeniowa prądowa / przy cos phi 0,6 16 A
• Zdolność łączeniowa moc czynna / przy obciążeniu lampą żarową 1 200 W

Straty mocy:

• Strata mocy [W]
  • przy wartości znamionowej prądu / przy AC / przy ciepłym stanie roboczym / na biegun 1 W
  • przy 16 A / na styk / wartość znamionowa 1 W
  • cewki elektromagnesu / z impulsem / wartość znamionowa 2,4 W

Obwód główny:

• Częstotliwość robocza / wartość znamionowa 50 Hz
• Prąd roboczy
  • Wartość znamionowa 16 A
  • z cos phi 0,6 ... 1 / wartość znamionowa 16 A

Obwód sterowania:

• Typ napięcia
  • napięcia sterującego_1 AC
• Napięcie sterowania
  • _1 / wartość początkowa 230 V
  • _1 / wartość końcowa 230 V
• Częstotliwość napięcia sterującego
  • _1 / wartość początkowa 50 Hz
  • _1 / wartość końcowa 50 Hz
• Współczynnik zakresu roboczego / napięcia sterującego_2 1.1
• Liczba styków NC 0
• Liczba zestyków zwiernych 1
• Liczba styków przełącznych 0

Funkcja produktu:

• Funkcja produktu / obsługa bezpośrednia Tak
• Wersja przekaźnika częściowo elektroniczna

Ilość:

• Ilość zacisków / z łbem śrubowym krzyżowym 1

Połączenia:

• podłączany przekrój przewodu / z elastycznym przewodem / z zakończeniem przewodu
  • minimum 1 mm²
  • maksymalnie 6 mm²
• podłączany przekrój przewodu / z przewodem sztywnym
  • minimum 1 mm²
  • maksymalnie 6 mm²

Konstrukcja mechaniczna:

• Szerokość otworu / styków 1,2 mm
• Głębokość instalacji 90 mm
• Liczba jednostek podziałki szerokości 1
• Typ montażu: szyna DIN
• Pozycja montażowa dowolna odległość do zachowania / do części pod napięciem 6 mm

Typ produktu	Przełącznik zdalny
Prąd znamionowy	230V

Najważniejsze cechy i szczegóły

• Przekaźnik przełączający ze stykiem 1S do sterowania AC 230V 16A

Dane techniczne: Głębokość instalacji

Głębokość instalacji: 90 mm

• Częstotliwość pracy: 50 Hz
• Prąd roboczy: 16 A
• Napięcie zasilania maks.: 250 V
• Przekrój podłączanego przewodu - sztywny, maks.: 6 mm²
• Podłączany przekrój przewodu - elastyczny, maks.: 6 mm²

Typ

5TT4201-0

Typ styku

1 zestyk zwierny

Napięcie znamionowe

250V

Prąd przełączania (maks.)

16A

Żywotność elektryczna

50000

Stopień ochrony

IP20

Maks. Maks. temperatura

+40°C

Min. temperatura

-10°C

Zawartość

1 szt.

Zgodność z RoHS

Tak

Typ montażu

Szyna DIN

Funkcja

częściowo elektroniczna

Głębokość instalacji

90 mm

Prąd znamionowy

16A

Szerokość w jednostkach skoku

1

Typ napięcia sterowania 1

AC

Napięcie sterowania typu 2

AC/DC

Maks. Prąd przełączania (cos phi = 0,6)

16A

Maks. Obciążenie żarówki

1200W

Maks. Obciążenie lampy fluorescencyjnej

400VA

Liczba styków jako styki NC

0

Liczba styków jako styki zwierne

1

Liczba styków jako styki przełączne

0

Typ produktu

Przekaźnik przełączający

Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Funkcje częściowo elektroniczne, Typ montażu szyna DIN, Szerokość w jednostkach podziału 1, Głębokość montażu 90 mm, Liczba styków jako styki przyłączeniowe 1, Napięcie sterowania 1 230 V, Napięcie sterowania typ 1 AC, Częstotliwość napięcia sterowania 1 50 Hz, Napięcie sterowania typ 2 AC/DC, Prąd znamionowy 16 A, Napięcie zasilania 250 V, Napięcie zasilania typ AC, Maks. obciążenie lampy żarowej 1200 W, Maks. obciążenie lampy fluorescencyjnej 400 VA

SR 4201 0 - Schaltrelais 1 S 230 V AC 16 A (5TT42010)
