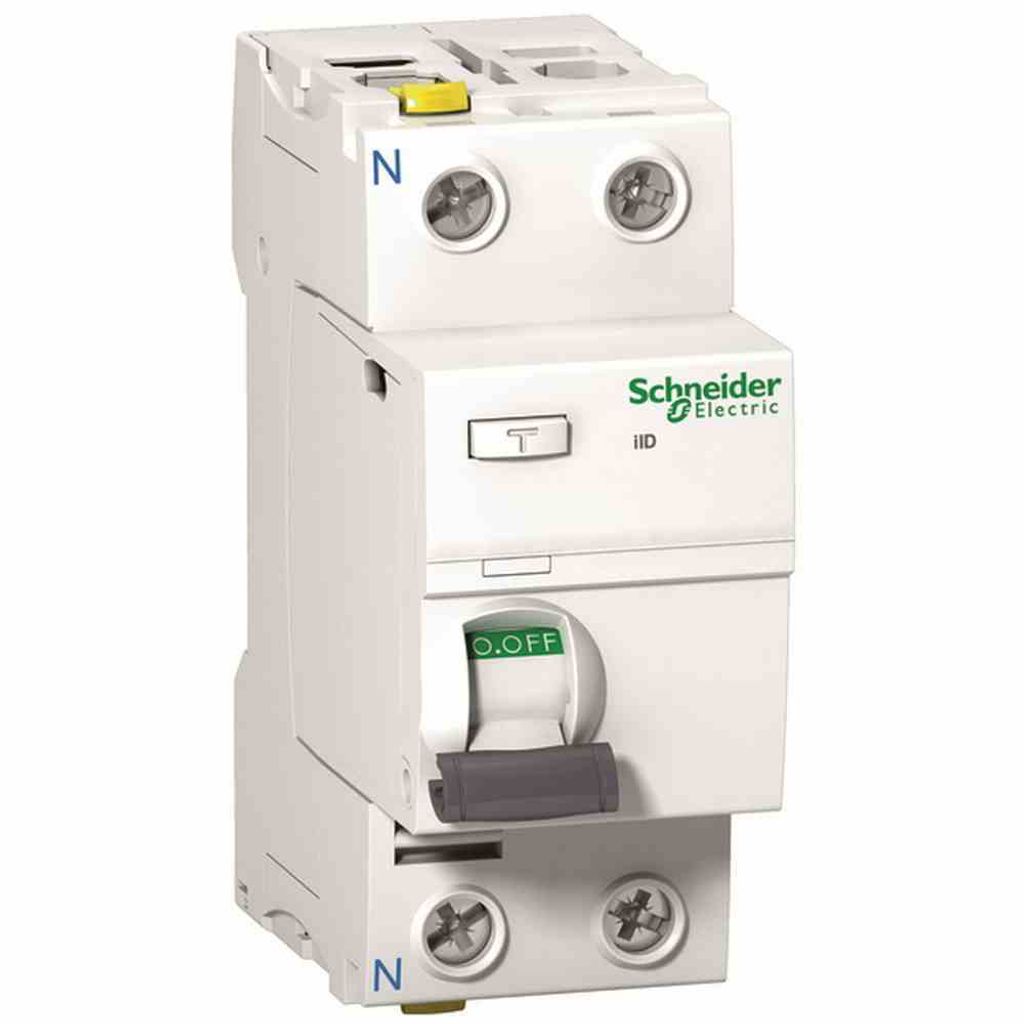

Schneider Electric A9Z21225, Biały, -40 - 85 °C, 36 mm, 91 mm, 73 mm, 210 g

Schneider Electric RCD A9Z21225Producent:Schneider ElectricOznaczenie:RCD 2P 25A 30mA Typ ATyp:A9Z21225Ilość biegunów:2Napięcie znamionowe:230 VPrąd znamionowy:





25 AZnamionowy prąd różnicowy:0,03 AZnamionowe napięcie izolacji Ui:500 VZnamionowe napięcie wytrzymywane impulsowe Uimp:6 kVStraty mocy:3,2 WTyp montażu:szyna DINRodzaj prądu różnicowego:





ATyp selektywny:nieTyp zwłoczny:niePrąd zwarciowy wytrzymywany (Icw):1,5 kAPrąd udarowy wytrzymywany:0,25 kATyp napięcia:ACZ blokadą:





takCzęstotliwość:50/60 HzMożliwość podłączenia dodatkowych urządzeń:takStopień ochrony (IP):IP20Szerokość w podziałce:2Głębokość montażowa:44mm Temperatura otoczenia podczas pracy:-25.







.60 °CStopień zanieczyszczenia:3Przekrój podłączanych przewodów wielodrutowych:1..25 mm²Przekrój podłączanych przewodów jednodrutowych:1..35 mm²Przeciwwybuchowy:nie Schneider Electric RCD A9Z21225: więcej informacji Acti 9 iID wyłącznik różnicowoprądowy, 1,5 kA (IEC/EN 61008-1). 2-biegunowy, prąd znamionowy 25A, czułość ziemnozwarciowa 30mA, klasa ochrony ziemnozwarciowej typ A, napięcie robocze (Ue) 230V AC, napięcie izolacji (Ui) 500V AC. Zapewnia dodatkową ochronę w przypadku bezpośredniego kontaktu (= 30mA). Ochrona przed awarią w przypadku kontaktu pośredniego, np. uszkodzenia izolacji (= 100mA, = 300mA). Ochrona przed awarią w rozdzielnicach zasilania budynku (500mA). Przełączanie i rozłączanie obwodów. Działanie zatrzaskowe dla niskiego zużycia styków. Z mechanicznym wskaźnikiem błędu z przodu (VisiTrip) wskazującym wyzwolenie z powodu przeciążenia lub zwarcia. Wskaźnik bezpiecznego styku (VisiSafe) wyłącznika różnicowoprądowego, z zielonym wskaźnikiem braku napięcia po stronie wyjściowej. Przycisk testowy do regularnego testowania funkcji. Podwójne zaciski przyłączeniowe do podłączania kabli lub szyn fazowych po obu stronach. Łatwy demontaż pojedynczego urządzenia po zainstalowaniu szyny fazowej dzięki elementowi mocującemu dostępnemu od przodu. Dodatkowe moduły pomocnicze (opcjonalne) - wyzwalacz podnapięciowy (iMN), wyzwalacz nadnapięciowy (iMSU), wyzwalacz bocznikowy (iMX), przełącznik pomocniczy do sygnalizacji stanu (iOF), przełącznik sygnalizacji błędu (iSD). Beznarzędziowy montaż po lewej stronie urządzenia. Kolor RAL 9003. Wyłącznik różnicowoprądowy iID jest zgodny z następującymi normami - IEC/EN 61008-1 i IEC/EN 60947-2. Ta seria posiada również certyfikat VDE!

Dostarczany z: Schneider Electric RCD 2P 25A 30mA Typ A A9Z21225, Jednostka opakowania: 1 szt, EAN: 3606480442988

Zabezpieczenie prądowe iID-25-2-30-A 25A 2-biegunowe 30mA typ A Schneider A9Z21225

Podstawowe parametry

Seria produktów

Acti 9

nazwa produktu

Acti 9 iID

Typ produktu lub komponentu

Wyłącznik różnicowoprądowy (RCCB)

skrócona nazwa urządzenia

IID

opis biegunów

2P

pozycja neutralna

LEWY

[Prąd znamionowy

25 A

typ sieci

prąd przemienny (AC)

wrażliwość na prąd upływu

30 mA

zabezpieczenie różnicowoprądowe

chwilowe

typ zabezpieczenia prądowego

Typ A

Dodatkowe informacje

częstotliwość sieci

50/60 Hz

znamionowe napięcie robocze [Ue]

220...240 V prądu przemiennego (AC) 50/60 Hz

znamionowa zdolność włączania/wyłączania

Idm 1500 A
Im 1500 A

znamionowy warunkowy prąd zwarciowy

10 kA

Znamionowe napięcie izolacji [Ui]

500 V prądu przemiennego (AC) 50/60 Hz

Znamionowe napięcie udarowe [Uimp]

6 kV

wskaźnik położenia styków

Tak

typ sterowania

dźwignia

metoda montażu

zatrzask

podstawa montażowa

szyna DIN

szerokość w modułach 9 mm

4

wysokość

91 mm

szerokość

36 mm

głębokość

73 mm

waga produktu

0,21 kg

kolor

biały

żywotność mechaniczna

20000 cykli

żywotność elektryczna

AC-1: 15000 cykli

opis opcji blokowania

Urządzenie blokujące kłódkę

zaciski przyłączeniowe

podwójny zacisk przedni1...35 mm² sztywny
podwójny zacisk przedni1...25 mm² elastyczny
podwójny zacisk przedni1..25 mm² elastyczny z przelotką
podwójny zacisk BACK1...25 mm² sztywny
podwójny zacisk BACK1...16 mm² elastyczny
podwójny zacisk BACK1...16 mm² elastyczny z przelotką

długość sekcji izolowanej

14 mm dla połączenia górnego lub dolnego

moment dokręcania

3,5 N.m górny lub dolny

Środowisko pracy

Normy

EN/IEC 61008-1

stopień ochrony IP

IP20 zgodny z IEC 60529
IP40 (obudowa modułowa) zgodny z IEC 60529

stopień zanieczyszczenia

3

kompatybilność elektromagnetyczna

wytrzymałość impulsowa 8/20 µs, 250 A zgodna z normą EN/IEC 61008-1

temperatura pracy

-25...60 °C

temperatura otoczenia podczas przechowywania

-40...85 °C

zrównoważonego rozwoju

Rozporządzenie REACh

Deklaracja REACh

Europejska dyrektywa RoHS

W trakcie badania

Bez rtęci

Tak

Informacje o wyłączeniu z RoHS

Tak

Norma RoHS Chiny

dyrektywa RoHS Chiny
Produkt nie jest objęty chińską dyrektywą RoHS Deklaracja substancji jest dostępna w celach informacyjnych

Ujawnienie wpływu na środowisko

Profil środowiskowy produktu

Sferyczność - Profil

Nie są wymagane żadne specjalne operacje związane z recyklingiem

WEEE

Produkt musi być utylizowany zgodnie z przepisami dotyczącymi odpadów obowiązującymi w Unii Europejskiej i nie może być poddawany recyklingowi wraz z odpadami ogólnymi.

18 miesięcy

Schneider A9Z21225

Wyłącznik różnicowoprądowy iID, 2p, 25A , 30mA, typ A. Seria: Acti 9 - Typ produktu lub komponentu: Wyłącznik różnicowoprądowy (RCCB) - Skrócona nazwa urządzenia: iID - Pozycja neutralna: lewa - Podłączenie do sieci: AC - Klasa ochrony ziemnozwarciowej: typ A. Korzyści dla użytkownika:

• N

ajwyższa wydajność dla Ciebie

• Nowe urządzenia referencyjne dla wyłączników różnicowoprądowych w końcowej dystrybucji, Zwiększona ciągłość działania dzięki VisiTrip, Zwiększona odporność elektryczna dzięki typowi Si (superimmune), Łatwy wybór dzięki znaczącym numerom części, Łatwa instalacja dzięki szybkim, ergonomicznym i bezpiecznym klapom zacisków IP20B i solidnym połączeniom (dwukrotnie większy niż standardowy moment dokręcania),
• Przyjazne dla środowiska dzięki materiałom w 100% nadającym się do recyklingu i odzysku

.... Zastosowania:

Ochrona we wszystkich budynkach przemysłowych i komercyjnych przed:

• Śmiertelnymi porażeniami prądem elektrycznym (zgodnie z normą instalacyjną IEC 60364, jak również normami krajowymi),- h
• Ryzykiem pożaru z powodu upływu prądu do instalacji elektrycznych budynku..

..

Liczba biegunów:

2

Kolor produktu:

Biały

Zakres temperatur (przechowywanie):

-40 - 85 °C

Szerokość produktu:

36 mm

Głębokość produktu:

91 mm

Wysokość produktu:

73 mm

Waga produktu:

210 g

Certyfikaty zgodności:

RoHS

Dane techniczne:
Typ różnicowoprądowy: Typ A
Prąd znamionowy: 25 A
Napięcie znamionowe: 230 V
Bieguny: 2-biegunowy
Znamionowy prąd różnicowy: 0,03 A
Wytrzymałość zwarciowa: (Icw) 10 kA
Odporność na prąd udarowy: 0,25 kA
Stopień ochrony: IP20
Norma: EN 61008-1, IEC 61008-1
Waga: 224 g

Nr artykułu: DIS274098

Wyłącznik różnicowoprądowy iID, 2p, 25A, 30mA, typ A. Typ produktu lub komponentu: Zabezpieczenie ziemnozwarciowe - Skrócona nazwa urządzenia: iID - Opis biegunów: 2P - Położenie neutralne: lewe - Typ sieci: AC - Znamionowa zdolność wyłączania i wyzwalania: 1500 A zgodnie z EN

• Liczba biegunów: 2
• Prąd znamionowy: 25
• Typ montażu: szyna DIN
• Stopień ochrony (IP): IP20
• Podłączany przekrój przewodu stałego: 1

Dane techniczne:

• Typ montażu: szyna DIN
• Głębokość montażu: 73 mm
• Prąd znamionowy: 25 A
• Napięcie znamionowe: 230 V
• Liczba biegunów: 2
• Znamionowy prąd resztkowy: 30 mA
• Typ prądu szczątkowego: A
• Wytrzymałość zwarciowa (Icw): 1,5 kA
• Odporność na prąd udarowy: 0,25 kA
• Szerokość w jednostkach skoku: 2
• Stopień ochrony (IP): IP20
• Możliwe dodatkowe wyposażenie: tak

Prąd znamionowy [A]	25
Czułość	30mA

Wyłącznik różnicowoprądowy do ochrony osobistej w domu, a także podwójne zaciski przyłączeniowe na górze i na dole do oddzielnego podłączania szyn fazowych i kabli. Zdalny wyzwalacz i wyłącznik pomocniczy można zamontować po lewej stronie RCCB bez użycia narzędzi. Ruchome osłony izolacyjne zapewniają wysoki poziom ochrony przed przypadkowym dotknięciem. Niezwykle łatwy montaż i demontaż wyłącznika RCD dzięki beznarzędziowej obsłudze elementu mocującego z przodu. Możliwe jest wyjęcie pojedynczego urządzenia z grupy urządzeń panelowych. Duży obszar etykietowania dla etykiet samoprzylepnych z przylegającą krawędzią dla równomiernego wyrównania. Wyraźny wskaźnik pozycji przełącznika z zielonym oznaczeniem na dźwigni przełącznika. Z mechanizmem zatrzaskowym do przełączania styków o niskim zużyciu, np. podczas przełączania na obciążenie. Dane techniczne: - Prąd znamionowy: 25 A - Znamionowy prąd resztkowy: 30 mA - Napięcie znamionowe: 230 V - Liczba biegunów: 2-biegunowy - Stopień ochrony: IP20 - Szerokość w jednostkach: 2 TE

Seria produktówActi 9Nazwa produktuActi 9 iIDTyp produktu lub komponentuWyłącznik różnicowoprądowy (RCCB)Skrócona nazwa urządzeniaIIOpis biegunów2PPołożenie neutralneLEFT[In]Prąd znamionowy25 APodłączenie do sieciPrąd znamionowy (AC)Czułość zwarcia doziemnego30 mAOpóźnienie czasowe zabezpieczenia ziemnozwarciowegoKlasa zabezpieczenia ziemnozwarciowegoTyp A

Schneider Electric A9Z21225. Kolor produktu: biały. Szerokość: 36 mm, Głębokość: 91 mm, Wysokość: 73 mm (A9Z21225)
