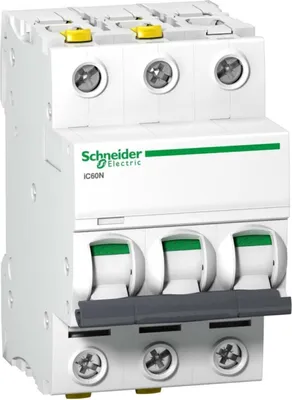

Schneider Electric A9F04316, Miniaturowy wyłącznik, 10000 A, IP20

Schneider Electric Wyłącznik LS A9F04316Producent:Schneider ElectricOznaczenie:Wyłącznik LS 3P 16A C IC60NTyp:A9F04316Głębokość zabudowy:44,5 mmCharakterystyka wyzwalania:CLiczba biegunów(całkowita):3Liczba biegunów z bezpiecznikiem:3Prąd znamionowy:16 ANapięcie znamionowe:400 VZnamionowe napięcie izolacji Ui:



500 VZnamionowe napięcie wytrzymywane udarowe Uimp:6 kVZnamionowa zdolność wyłączaniaIcnzgodnie z EN 60898 przy230 V:6 kATyp napięcia:AC/DCZnamionowa zdolność wyłączania Icn zgodnie z EN 60898 przy 400 V:


6 kAZnamionowa zdolność wyłączaniaIcuzgodnie z IEC 60947-2przy 230 V:20 kAZnamionowa zdolność wyłączania Icuzgodnie z IEC 60947-2przy 400 V:10 kACzęstotliwość:50.









.60 HzStrata mocy:2,4 WKlasa ograniczenia energii:3Instalacja podtynkowa:niePrzełączanie przewodu neutralnego:nieKategoria przepięciowa:4Stopień zanieczyszczenia:3Możliwe dodatkowe urządzenia:takSzerokość w jednostkach podziałki:3Stopień ochrony (IP):IP20Temperatura otoczenia podczas pracy:-35....






70 °CPrzekrójprzewodu przyłączeniowego,linka:1..16 mm²Przekrój przewoduprzyłączeniowego, lity:1..25 mm²Przeciwwybuchowy:nie Wyłącznik automatyczny Schneider Electric A9F04316: więcej szczegółów Wyłącznik automatyczny Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-biegunowy, prąd znamionowy 16A, charakterystyka C, napięcie robocze (Ue) 380-415V AC, napięcie izolacji (Ui) 500V AC. Podwójny zacisk przyłączeniowy dla kabla i szyny grzebieniowej na górze i na dole urządzenia. Zatrzaskowe przełączanie styków o niskim zużyciu. Ruchoma osłona izolacyjna. Uruchamianie elementu mocującego górną szynę grzebieniową z przodu urządzenia w celu beznarzędziowej instalacji i łatwego dostępu dla użytkownika. Z mechanicznym wskaźnikiem usterki z przodu (VisiTrip) sygnalizującym wyzwolenie z powodu przeciążenia lub zwarcia. Wskaźnik bezpiecznego styku (VisiSafe) miniaturowego wyłącznika, z zielonym wskaźnikiem zapewniającym brak napięcia po stronie wyjściowej. Zaciski IP20, podróżna osłona izolacyjna. Podwójny zacisk przyłączeniowy od góry lub od dołu. Łatwy demontaż pojedynczego urządzenia po zainstalowaniu szyny fazowej dzięki elementowi mocującemu dostępnemu od przodu. Technologia wyzwalacza - termomagnetyczna. Możliwość łączenia z wyłącznikami RCD z serii Acti 9 iID oraz blokiem RCD Vigi iC60. Dodatkowe moduły pomocnicze (opcjonalne) - wskazanie pozycji przełączania, wyzwolenie błędu, wyzwolenie otwarcia bocznika, wyzwolenie podnapięciowe, wyzwolenie przepięciowe. Kolor RAL 9003. iC60N jest zgodny z następującymi normami - IEC/EN 60898-1 i IEC/EN 60947-2. Ta seria posiada również certyfikat VDE!

Dostarczany z: Schneider Electric wyłącznik nadprądowy 3P 16A C IC60N A9F04316, Jednostka opakowania: 1 szt, EAN: 3606480440663

Natężenie znamionowe:

16 A

Napięcie znamionowe:

133 V

Typ wyłącznika instalacyjnego:

Miniaturowy wyłącznik

Wydajność przerywania:

10000 A

Liczba biegunów:

3

Stopień ochrony IP:

IP20

Stopień zanieczyszczenia:

3

Kolor produktu:

Biały

Certyfikaty:

EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

Zakres temperatur (eksploatacja):

-35 - 70 °C

Zakres temperatur (przechowywanie):

-40 - 85 °C

Szerokość produktu:

54 mm

Głębokość produktu:

78,5 mm

Wysokość produktu:

91 mm

Waga produktu:

375 g

Certyfikaty zgodności:

RoHS

Wyłącznik do ochrony kabli i linii przed przeciążeniem i zwarciem zgodnie z normami IEC/EN60898-1 i IEC/EN60947-2. Zdalne wyzwalanie i wyłącznik pomocniczy można zamontować po lewej stronie wyłącznika bez użycia narzędzi. Podwójne zaciski przyłączeniowe na górze i na dole umożliwiają oddzielne podłączenie szyn fazowych i kabla. Ruchome osłony izolacyjne zapewniają wysoki poziom ochrony przed przypadkowym dotknięciem. Niezwykle łatwy montaż i demontaż miniaturowego wyłącznika dzięki beznarzędziowej obsłudze elementu mocującego od przodu. Możliwe jest wyjęcie pojedynczego urządzenia z grupy urządzeń panelowych. Wskaźnik awarii Visi-Trip z przodu urządzenia za pomocą wizualnego, czerwonego wskaźnika. Duży obszar etykietowania dla etykiet samoprzylepnych z krawędzią łączącą dla równomiernego wyrównania. Wyraźny wskaźnik pozycji przełączania z zielonym oznaczeniem na dźwigni przełączającej. Z zatrzaskiem do przełączania styków o niskim zużyciu, np. podczas przełączania na obciążenie. Dane techniczne: - Prąd znamionowy: 16 A - Napięcie znamionowe: 400 V - Znamionowa zdolność wyłączania: 6 kA - Liczba biegunów: 3-biegunowy - Charakterystyka wyzwalania: C - Stopień ochrony: IP20 - Szerokość w jednostkach: 1 TE

Schneider Electric A9F04316. Prąd znamionowy: 16 A, Napięcie znamionowe: 133 V. Typ wyłącznika: Wyłącznik miniaturowy, Zdolność łączeniowa: 10000 A, Międzynarodowy stopień ochrony (kod IP): IP20. Szerokość: 54 mm, Głębokość: 78,5 mm, Wysokość: 91 mm (A9F04316)

Wyłączniki Schneider Electric, główne zalety : VisiTrip - czerwony wskaźnik mechaniczny sygnalizuje zadziałanie przez awarię, VisiSafe - zielona tarcza sygnalizuje aktualny stan styku - tylko od Schneider Electric, DIN-clik - montaż na szynie DIN 35mm bez użycia narzędzi, Bi-wiring - podwójne zaciski ścienne, ponadto: przełączanie chwilowe, izolowane zaciski IP20, duża powierzchnia do oznaczania obwodów, zasilanie od góry lub od dołu, funkcja jest niezależna od pozycji montażowej 0...360.
