Fischer 50x kołek rozporowy z długim trzpieniem SXRL 10 x 290 mm T z wkrętem zabezpieczającym - 522708

Cechy:

• Długi element rozporowy z wieloma głębokościami kotwienia 50, 70 i 90 mm sprawia, że kotwa SXRL jest produktem uniwersalnym.
• Specjalna geometria kotwy równomiernie rozkłada siły mocujące w wywierconym otworze.
• Zatwierdzenie do jednopunktowego mocowania w betonie zarysowanym sprawia, że kotwa SXRL 10 jest specjalistą od betonu i ekonomiczną alternatywą dla kotew stalowych w zastosowaniach takich jak mocowanie zadaszeń i balustrad zewnętrznych.
• Dłuższe żebra zapobiegają obracaniu się kotwy podczas montażu.

Zastosowanie:

• SXRL nadaje się do montażu wciskanego.
• W perforowanym murze dwie strefy rozporowe zapewniają przenoszenie siły bez uszkadzania podłoża. Porowate wstęgi kamienia nie są niszczone przez drugą strefę rozporową i dlatego mogą być używane do przenoszenia sił.
• W gazobetonie i masywnych materiałach budowlanych, dwie strefy rozporowe łączą się, tworząc długi element rozporowy i gwarantując równomierny, płaski rozkład obciążenia na podłoże.
• Zalecany do mocowania konstrukcji drewnianych.
• Do mocowania konstrukcji metalowych, SXRL-FUS jest zalecany z kołkami z szeroką krawędzią tulei i śrubami z łbem sześciokątnym z profilowanymi podkładkami.

Dane techniczne:

• Raport z badań ognioodporności: TakDługość
• użytkowa
• dla głębokości zakotwienia 70 mm: 220
• mmDługość
• użytkowa
• dla głębokości zakotwienia 90 mm: 200 mmNapęd
• : T40Średnica rdzenia wiertła
• : 10 mmWaga
• : 4,376 gDługość kotwy
• : 290 mmDługość użytkowa
• dla głębokości zakotwienia 50 mm: 240Podstawa
• : Kotwa z długim trzpieniemGłębokość otworu
• do montażu na wcisk min.300AprobataETA
• (1): TakKonstrukcja
• : Z wkrętem zabezpieczającym
• TXMateriał wkrętu: Stal (ST)
• Wykończenie: Ocynkowane Uwaga: Dekoracja nie jest wliczona w cenę. Dane techniczne:
  • Raport z testu ochrony przeciwpożarowej: Tak
  • Długość efektywna dla głębokości zakotwienia 70 mm: 220 mm
  • Długość efektywna dla głębokości zakotwienia 90 mm: 200 mm
  • Napęd: T40
  • Średnica rdzenia wiertła: 10 mm
  • Waga: 4,376 g
  • Długość kołka: 290 mm
  • Długość efektywna dla głębokości zakotwienia 50 mm: 240
  • Podstawa: kołek z długim trzpieniem
  • Głębokość otworu do montażu przelotowego min.: 300
  • Zatwierdzenie ETA (1): Tak
  • Wersja: ze śrubą zabezpieczającą TX
  • Materiał śruby: Stal (ST)
  • Powierzchnia: ocynkowana
  • Wartości obciążenia: Tak
  • Nadaje się również do podstawy kotwiącej: pełna płyta gipsowo-kartonowa, kamień naturalny o gęstej strukturze
  • Podstawa kotwiąca: cegła perforowana pionowo, cegła pełna wapienno-piaskowa, cegła pełna, płyta gipsowo-kartonowa pełna, cegła pełna wapienno-piaskowa perforowana, gazobeton, kamień naturalny o zwartej strukturze, beton, bloki termoizolacyjne, bloki pełne z betonu lekkiego i zwykłego, pustaki z betonu lekkiego
  • Materiał kołka: tworzywo sztuczne
  • Jakość materiału kotwiącego: Nylon
  • Sposób działania: Blokowanie cierne, blokowanie wymuszone
  • Typ instalacji: Instalacja przelotowa
  • Pieczęć zatwierdzenia: Tak
  • Zatwierdzenie przez Factory Mutual: Nie
  • Test ogniowy: Nie
  • DOP - Deklaracja właściwości użytkowych: Tak
  • EPD - Deklaracja środowiskowa produktu: Nie
  • Właściwości: Najwyższe siły trzymania w gazobetonie i pełnych materiałach budowlanych, cienkościenne materiały budowlane, środniki nie ulegają zniszczeniu, siły trzymania są równomiernie przenoszone na materiał budowlany, żebra zapobiegają obracaniu się kotwy podczas głębokiego osadzania, dwie strefy rozporowe stają się jednym długim elementem rozporowym
  • Klasa odporności ogniowej: brak
  • Powierzchnia śruby z łbem sześciokątnym: ocynkowana elektrolitycznie
  • Powierzchnia śruby z łbem stożkowym: ocynkowana galwanicznie
  • Oznaczenie testowe: Nie
  • Odpowiednie: Do suchych wnętrz
  • Dokumentacja techniczna: Nie
  • Zatwierdzony dla: Cegła pełna piaskowo-wapienna


  Uwaga: Dekoracja nie wchodzi w zakres dostawy.

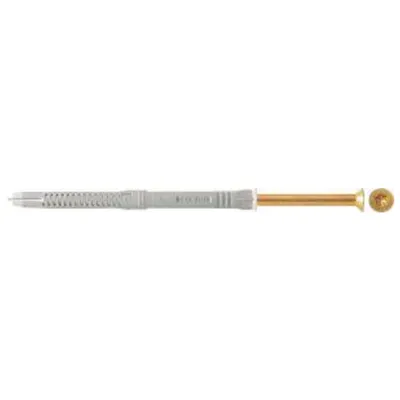

Ze wstępnie zamontowanym wkrętem z łbem stożkowym.

Obszar zastosowań:
Do mocowania bram, ościeżnic drzwiowych, drzwi przeciwpożarowych, okien, balustrad, kantówek, boazerii, konstrukcji fasadowych, sufitowych i dachowych z drewna i metalu oraz wielu innych.

Zalety produktu:

• trzy głębokości kotwienia (od 50, 70 i 90 mm)
• Dłuższe żebra zapobiegają obracaniu się kołka, gdy jest on włożony głębiej
• Z Europejską Oceną Techniczną dla betonu i muru ETA 07/0121
• Zatwierdzony do wielokrotnego mocowania systemów nienośnych w murze, betonie i gazobetonie. SXRL 10 zatwierdzony przez władze budowlane do mocowań pojedynczych.

Ważne: Wiercenie w pionowo perforowanych cegłach tylko w trybie obrotowym (bez udaru)!

• Kolor: szary
• Długość efektywna (mm): 240/220/200
• Średnica wiertła(mm): 10
• L(mm): 290
• d(mm): 10
• Głębokość otworu min.(mm): 300
• Materiał: Nylon/stal
• Kształt: SXRL-T
• Marka: Fischer
• Rozmiar (mm): 10 x 290
• Napęd: TX40
• Zawartość (ST):50

Kołek rozporowy fischer SXRL-T jest zatwierdzony z wkrętem fischer z łbem stożkowym z napędem TX do wielokrotnego mocowania systemów nienośnych w murze, betonie i gazobetonie. W murze perforowanym dwie strefy rozporowe kołka równomiernie przykładają siłę, podczas gdy w gazobetonie i pełnych materiałach budowlanych łączą się, tworząc długi element rozporowy. Dzięki wkrętowi zabezpieczającemu wykonanemu ze stali ocynkowanej, kołek rozporowy z długim trzpieniem nadaje się do mocowań wewnętrznych, takich jak okna, szafy, szafki ścienne lub konsole telewizyjne.
