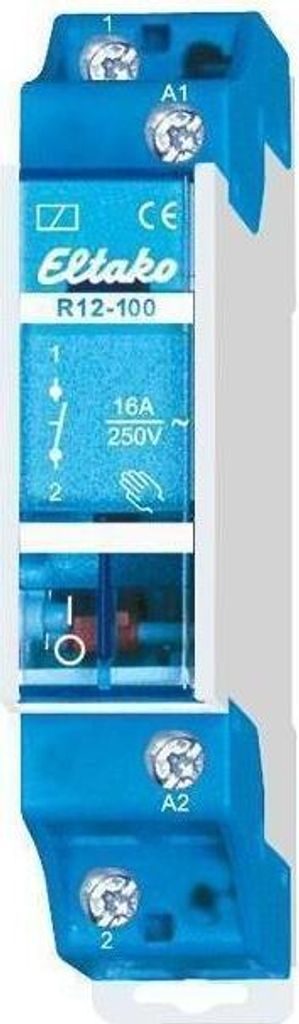

Eltako Electronics Schaltrelais 1S 16A R12-100-24V DC (22100055)

Eltako przekaźnik przełączający R12-100-24V DCProducent:EltakoOznaczenie:Przekaźnik przełączający 1S 16ATyp:R12-100-24V DCFunkcja:inneTyp montażu:szyna DINSzerokość w sztukach:1Głębokość montażu:







55 mmIlość styków jako zestyk zwierny:1Napięciesterowania1:24 VTyp napięcia sterowania 1:DCCzęstotliwość napięcia sterowania 1:50 HzPrąd znamionowy:16 ANapięciezasilania:230 VTyp napięcia zasilania:ACMaks.
Obciążenie lampy żarowej:2300 WMaks.
Obciążenie lampy fluorescencyjnej:2300 VAMaks.
Obciążenie lampy fluorescencyjnej (obwód podwójny):2300 VAMaks.
Obciążenie lampy fluorescencyjnej (z kompensacją równoległą):500 VAMaks.



Prąd przełączania (cos phi 0,6):10 A Przekaźnik przełączający Eltako R12-100-24V DC: więcej szczegółów 1-biegunowy 16A/250V AC. Urządzenia do montażu na szynie DIN-EN 60715 TH35 z ręcznym sterowaniem i wskaźnikiem pozycji przełączania. 1 jednostka podziału = 18 mm szerokości, 55 mm głębokości. Cykl pracy 100%. Zapotrzebowanie na moc sterowania 1,9 W. Styki 1 styk zwierny. Odstęp między stykami 3 mm. Napięcie testowe styk/styk 2000V i napięcie testowe zaciski sterujące/styk 4000V. Można również użyć kompatybilnych z połączeniami elektronicznych przekaźników przełączających ER12DX-UC, ER12-200-UC i ER12-110-UC. Uniwersalne napięcie sterujące UC obejmuje zakres napięć 12-230 V AC 50-60 Hz i 12-230 V DC.

Dostarczany z: Przekaźnik przełączający Eltako 1S 16A R12-100-24V DC, opakowanie jednostkowe: 1 szt, EAN: 4010312201008

Elektromechaniczny przekaźnik przełączający ELTAKO z ręcznym sterowaniem i wskaźnikiem pozycji przełączania. Cykl pracy 100%. Zapotrzebowanie na moc sterowania 1,9 W. Rozstaw styków 3 mm. Napięcie testowe styk/styk 2000V i napięcie testowe zaciski sterujące/styk 4000V.

Instrukcje instalacji zgodnie z § 13 NAV Należy pamiętać, że urządzenia z podłączonym obciążeniem 230V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej.

Jeśli urządzenie ma stałe podłączenie, instalacja musi zostać zlecona specjalistycznej firmie. Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie przyłącze zasilania i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka.
W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci.
Przed instalacją należy skontaktować się z operatorem sieci lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże uzyskać niezbędne zezwolenie od odpowiedniego operatora sieci.

Elektromechaniczny przekaźnik przełączający

• ze sterowaniem ręcznym i wskaźnikiem pozycji przełączania
• Cykl pracy: 100%
• Zapotrzebowanie na moc sterowania: 1,9W
• Odstęp między stykami: 3 mm
• Napięcie testowe styk/styk: 2000V
• Napięcie testowe zaciski sterujące/styk: 4000V

Szczegóły techniczne:

• Jednostki podziału: 1
• Znamionowe napięcie zasilania sterowania Us przy AC 50 Hz: 24 V
• Typ napięcia do uruchamiania: DC
• Liczba styków jako styk zwierny: 1

Typ produktu	elektromechaniczny
Styk normalnie otwarty	1
Znamionowa zdolność przełączania	-
Połączenia	1-biegunowy
Styk normalnie zamknięty	-
Styk przełączny	1

ELTAKO R12-100-24VDC PRZEKAŹNIK INSTALACYJNY | Nr producenta: 01504836 | EAN: 4010312201008 | Typ produktu: Instalacja elektryczna | Przekaźnik przełączny do montażu na szynie DIN DIN-EN 60715 TH35 Znamionowa zdolność przełączania 16 A/250 V AC lub 10 A/400 V AC Elektromechaniczny przekaźnik przełączny 24 V DC. 1 zestyk zwierny 16 A/250 V AC. Urządzenie montowane na szynie DIN-EN 60715 TH35 z ręcznym sterowaniem i wskaźnikiem pozycji przełączania. 1 jednostka podziału = 18 mm szer. głębokość 55 mm. Cykl pracy 100%. Zapotrzebowanie na moc sterowania 1,9W. Rozstaw styków 3 mm. Napięcie testowe styk/styk 2000V i napięcie testowe zaciski sterujące/styk 4000V. | Kategoria: Oświetlenie elektrotechniczne > Instalacja elektryczna

Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Funkcje inne, Typ montażu szyna DIN, Szerokość w jednostkach podziału 1, Głębokość montażu 55 mm, Liczba styków jako styki przyłączeniowe 1, Napięcie sterowania 1 24 V, Typ napięcia sterowania 1 DC, Częstotliwość napięcia sterowania 1 50 Hz, Prąd znamionowy 16 A, Napięcie zasilania 230 V, Typ napięcia zasilania AC, Maks. obciążenie żarówki 2300 W, Maks. obciążenie świetlówki 2300 VA
