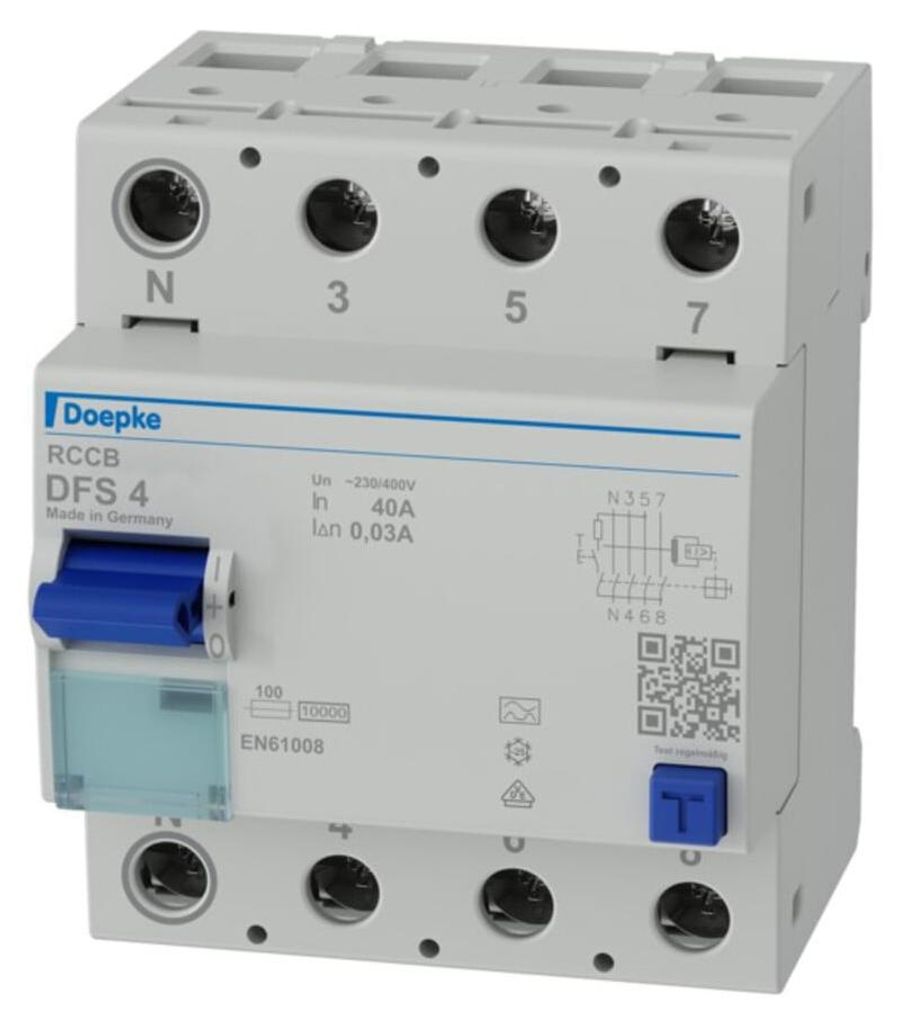

DOEPKE FI-Schutzsch.40A DFS4A040-4/0,03-A Typ A 4-polig 30mA 230/400V DFS4-040-4/0,03-A (09134901)

Doepke RCD DFS4 040-4/0,03-AProducent:DoepkeOznaczenie:RCD Typ:DFS4 040-4/0,03-ALiczba biegunów:4Napięcie znamionowe:400 VPrąd znamionowy:





40 AZnamionowy prąd różnicowy:0,03 AZnamionowe napięcie izolacji Ui:400 VZnamionowe napięcie wytrzymywane impulsowe Uimp:4 kVStraty mocy:3,6 WTyp montażu:szyna DINTyp prądu różnicowego:





ATyp selektywny:nieTyp zwłoczny:nieWytrzymałość zwarciowa (Icw):10 kAWytrzymałość udarowa:0,25 kATyp napięcia:ACZ blokadą:





takCzęstotliwość:50 HzMożliwość podłączenia dodatkowych urządzeń:takStopień ochrony (IP):IP20Szerokość w jednostkach podziałki:4Głębokość montażowa:69mm Temperatura otoczenia podczas pracy:-25.


.40 °CStopień zanieczyszczenia:2Przekrójpodłączanychprzewodówwielodrutowych:1,5..50 mm²Przekrój podłączanych przewodów jednodrutowych:1,5....





50 mm²Numer RAL (podobny):7035Przeciwwybuchowy:nie Doepke RCCB DFS4 040-4/0.03-A: więcej szczegółów Wyłączniki różnicowoprądowe (RCCB) wyłączają zasilanie w przypadku wystąpienia niebezpiecznie wysokich prądów różnicowych. W ten sposób chronią ludzi, zwierzęta i systemy. DFS 4 to dwu- lub czterobiegunowe wyłączniki różnicowoprądowe do sieci jedno- lub trójfazowych. W wersji standardowej te kompaktowe urządzenia mają szerokość czterech jednostek. Są one dostępne z wieloma różnymi typami wyłączników różnicowoprądowych i wersjami o prądzie znamionowym do 125 A. Duże dwupokładowe zaciski mogą również pomieścić przewody o dużych przekrojach. Pozycja wyzwalania przełącznika wielofunkcyjnego ułatwia rozwiązywanie problemów. Bezpłatne oprogramowanie do etykietowania pomaga w etykietowaniu. Przełączniki typu A są czułe na impulsy i prąd przemienny. Funkcja ta jest niezależna od napięcia sieciowego. Standardowe urządzenia są przeznaczone do monitorowania obwodów o napięciu znamionowym 230 V, 400 V i częstotliwości znamionowej 50 Hz. Cechy: wyzwalanie niezależne od napięcia sieciowego i pomocniczego wrażliwy na prądy różnicowe AC i pulsujące DC (typ A) małe rozmiary dla wszystkich prądów znamionowych wysoka odporność zwarciowa dwustronne zaciski dwupokładowe dla dużych przekrojów przewodów i połączeń szyn zbiorczych wskaźnik pozycji przełączania okienko do etykietowania etykiet wielofunkcyjny przełącznik z trzema pozycjami: &quotin&quot, &quotout&quot, &quottriggered&quot Przyłącze C1 pozycja przewodu neutralnego lewa Typ montażu: szybkie mocowanie na szynie montażowej Pozycja montażowa dowolna Kierunek zasilania dowolny Obszary zastosowań: Zasilanie budynków mieszkalnych i użytkowych oraz zakładów przemysłowych w sieciach TN-S, TT i TN-C-S. W sieciach IT wyłączniki różnicowoprądowe z tej serii mogą być używane do wyłączania w przypadku drugiej usterki. Nie można ich stosować w sieciach TN-C i do ochrony systemów, w których sprzęt elektroniczny może powodować łagodne prądy różnicowe DC lub prądy różnicowe o częstotliwościach innych niż 50 Hz. Kompleksowa ochrona nie jest tutaj zapewniona. Do takich zastosowań zalecamy nasze wyłączniki różnicowoprądowe czułe AC/DC (typ B lub B+).

Dostarczane z: Doepke RCD DFS4 040-4/0.03-A, jednostka opakowania: 1 sztuka, EAN: 4014712090064

DOEPKE FI-Schutzsch.40A DFS4A040-4/0,03-A Typ A 4-polig 30mA 230/400V DFS4-040-4/0,03-A (09134901)

Wyłącznik różnicowoprądowy DFS 4 typ A, 4-biegunowy Funkcja: Niezależny od napięcia sieciowego wyłącznik różnicowoprądowy (RCCB) do realizacji środka ochronnego "Ochrona przez automatyczne odłączenie zasilania" zgodnie z wymaganiami VDE 0100 część 410 i odpowiednimi międzynarodowymi przepisami instalacyjnymi. Cechy: - Szeroka gama typów z - Prądy znamionowe od 16 A do 125 A - Znamionowe prądy różnicowe od 0,03 A do 0,5 A - Wyzwalanie niezależne od napięcia sieciowego i pomocniczego - Wrażliwy na prądy różnicowe AC i pulsujące DC (typ A) - Wysoka odporność na zwarcia - Zaciski dwupokładowe po obu stronach dla dużych przekrojów przewodów i szyn zbiorczych - Wskaźnik pozycji przełączania - Okno podglądu do etykietowania - Przełącznik wielofunkcyjny z trzema funkcjami: - Włączony (pozycja górna) - Wyłączony (pozycja dolna) - Wskaźnik "Tripped" (pozycja środkowa), jeśli DFS 4 A wyłączy się z powodu usterki, przełącznik pozostaje w pozycji środkowej. Typ montażu: - Szybki montaż na szynie montażowej zgodnej z normą EN 50022 w dowolnej standardowej rozdzielnicy. - Dowolna pozycja montażowa Obszary zastosowań: Zasilanie budynków mieszkalnych i użytkowych oraz zakładów przemysłowych w sieciach TN-S i TN-C-S. W sieciach IT wyłączniki RCCB serii DFS 4 typu A mogą być używane do wyłączania w przypadku drugiej usterki. Wyklucza się stosowanie w sieciach TN-C i do ochrony systemów, w których sprzęt elektroniczny może powodować łagodne prądy szczątkowe DC lub prądy szczątkowe o częstotliwościach innych niż 50 Hz. Akcesoria: - Wyłącznik pomocniczy DHi - Siłownik zdalny DFA (do zdalnego wyzwalania, włączania i wyłączania) - Pokrywa zacisków KA-DFS 4, z możliwością plombowania - Arkusz etykiet - Bezpłatne oprogramowanie do etykietowania
