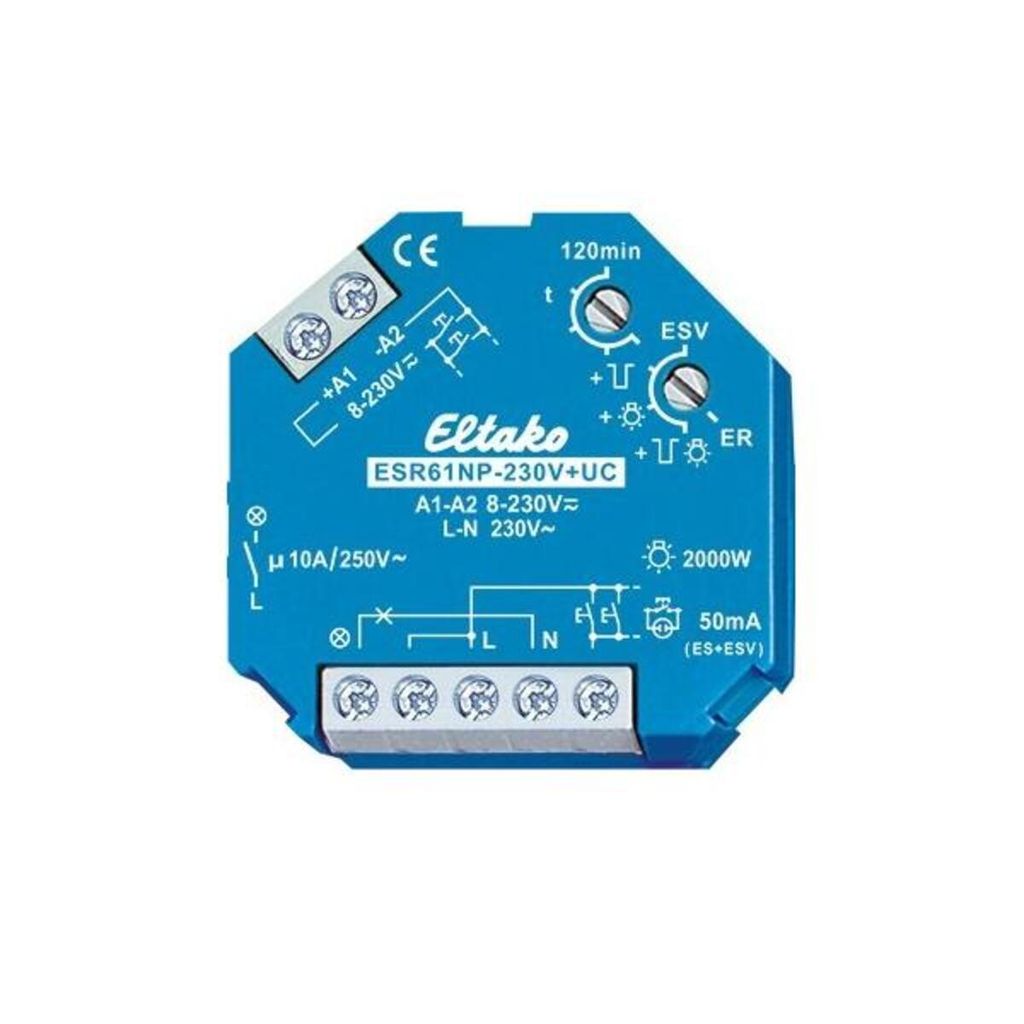

Przekaźnik impulsowy Eltako ESR61NP-230V+UC, 1S, 10A/250V AC, 61100001

Eltako Wyłącznik impulsowy 1S ESR61NP-230V+UCProducent:EltakoOznaczenie:Wyłącznik impulsowy 1S nie pot.









wolny 10ATyp:ESR61NP-230V+UCFunkcja:elektroniczny z opóźnieniem wyzwoleniaTyp montażu:podtynkowySzerokość w sztukach:1Głębokość montażu:58 mmLiczba styków zwiernych:1Napięcie sterowania 1:230 VTyp napięciasterowania1:ACCzęstotliwość napięcia sterowania 1:50 HzNapięcie sterowania 2:10.





.230 VTypnapięciasterowania2:DCCzęstotliwość napięcia sterowania 2:50 HzZnamionowy prąd przełączania:10 ANapięcie zasilania:230 VTyp napięcia zasilania:AC/DCMaks.
Obciążenie lampy żarowej:2000 WMaks.
Obciążenie lampy fluorescencyjnej:1000 VAMaks.
Obciążenie lampy fluorescencyjnej (obwód podwójny):1000 VAMaks.




Obciążenie lampy fluorescencyjnej(kompensacja równoległa):500 VAOdpowiedni do obsługi ręcznej:nie Wyłącznik impulsowy Eltako 1S ESR61NP-230V+UC: więcej szczegółów 1 zestyk zwierny bezpotencjałowy 10A/250V AC, 230V Lampy LED do 600W, lampy żarowe 2000W. Opóźnienie wyłączenia ze wstępnym ostrzeżeniem o wyłączeniu i możliwością stałego włączenia światła przyciskiem. Straty w trybie gotowości tylko 0,7 W. Do montażu wpuszczanego. długość 45 mm, szerokość 45 mm, głębokość 18 mm. Zerowe przełączanie styków w celu ochrony styków i lamp. Najnowocześniejsza technologia hybrydowa łączy zalety niezużywającego się sterowania elektronicznego z wysoką wydajnością specjalnych przekaźników. Dzięki zastosowaniu przekaźnika bistabilnego nie występuje utrata mocy cewki ani jej nagrzewanie nawet po włączeniu. Po instalacji należy poczekać na krótką automatyczną synchronizację przed podłączeniem przełączanego obciążenia do sieci. Napięcie sterowania 230V, dodatkowo z galwanicznie izolowanym uniwersalnym napięciem sterowania 8..230V UC. Napięcie zasilania i przełączania 230V. Bardzo niski poziom hałasu przełączania. Ustawienie czasu do 120 minut w funkcji ESV. Do wejścia sterującego można podłączyć przyciski o prądzie żarzenia do 50 mA. W przypadku zaniku napięcia zasilania przełącznik jest wyłączany w określony sposób. Jeśli czas opóźnienia jest ustawiony na minimum w funkcji ESV, opóźnienie zwolnienia jest wyłączane i następuje normalna funkcja przełącznika impulsowego ES. Można przełączyć na funkcję przekaźnika przełączającego ER. W funkcji ER nie jest dozwolony prąd lampy jarzeniowej i należy używać tylko wejścia sterującego A1-A2. W funkcji ER nadaje się również do sprzężenia zwrotnego z napięciem przełączania ściemniacza. Gdy włączone jest ostrzeżenie przed wyłączeniem, oświetlenie migocze około 30 sekund przed upływem czasu i łącznie 3 razy w coraz krótszych odstępach czasu. Gdy włączone jest stałe oświetlenie za pomocą przycisku, można włączyć stałe oświetlenie na dłużej niż 1 sekundę, które wyłącza się automatycznie po 2 godzinach lub można je wyłączyć na dłużej niż 2 sekundy za pomocą przycisków. Jeśli ostrzeżenie przed wyłączeniem i stałe światło przycisku są włączone, ostrzeżenie przed wyłączeniem jest emitowane dopiero po wyłączeniu stałego światła.

Dostarczany z: Wyłącznik impulsowy Eltako 1S bezpotencjałowy 10A ESR61NP-230V+UC, Jednostka opakowania: 1 szt, EAN: 4010312107911

Opis Natynkowy/on-on-line wyłącznik impulsowy ESR61NP, 1 zestyk zwierny 10 A Do montażu podtynkowego/nadtynkowego. Niski szum przełączania, brak poboru prądu w trybie czuwania, przełączanie beznapięciowe. Sterowanie 230 V, dodatkowe wejście sterujące 8 - 230 V/UC. Napięcie zasilania i przełączania 230 V. Ustawienie czasu opóźnienia zwolnienia do 120 minut. Maks. prąd lampy jarzeniowej 50 mA na wejściu sterującym. Czas opóźnienia można wyłączyć, aby wykonać funkcję przełącznika impulsowego (bez prądu lampy żarowej). Można również wybrać funkcję przekaźnika przełączającego. Możliwość włączenia ostrzeżenia przed wyłączeniem i stałego podświetlenia przycisku. Dane techniczne: Wersja: Wyłącznik impulsowy natynkowy/UP 1 zestyk zwierny 10 A Napięcie robocze: 8 - 230 V/UC lub 230 V Typ styku: 1 zestyk zwierny Wymiary produktu, szerokość: 55 mm Wymiary produktu, długość: 45 mm Moc przełączania: (żarówki) 2000 W Napięcie przełączania: 250 V/AC Prąd przełączania: 10 A Typ: ESR61NP Uwaga: Styki nie są bezpotencjałowe
