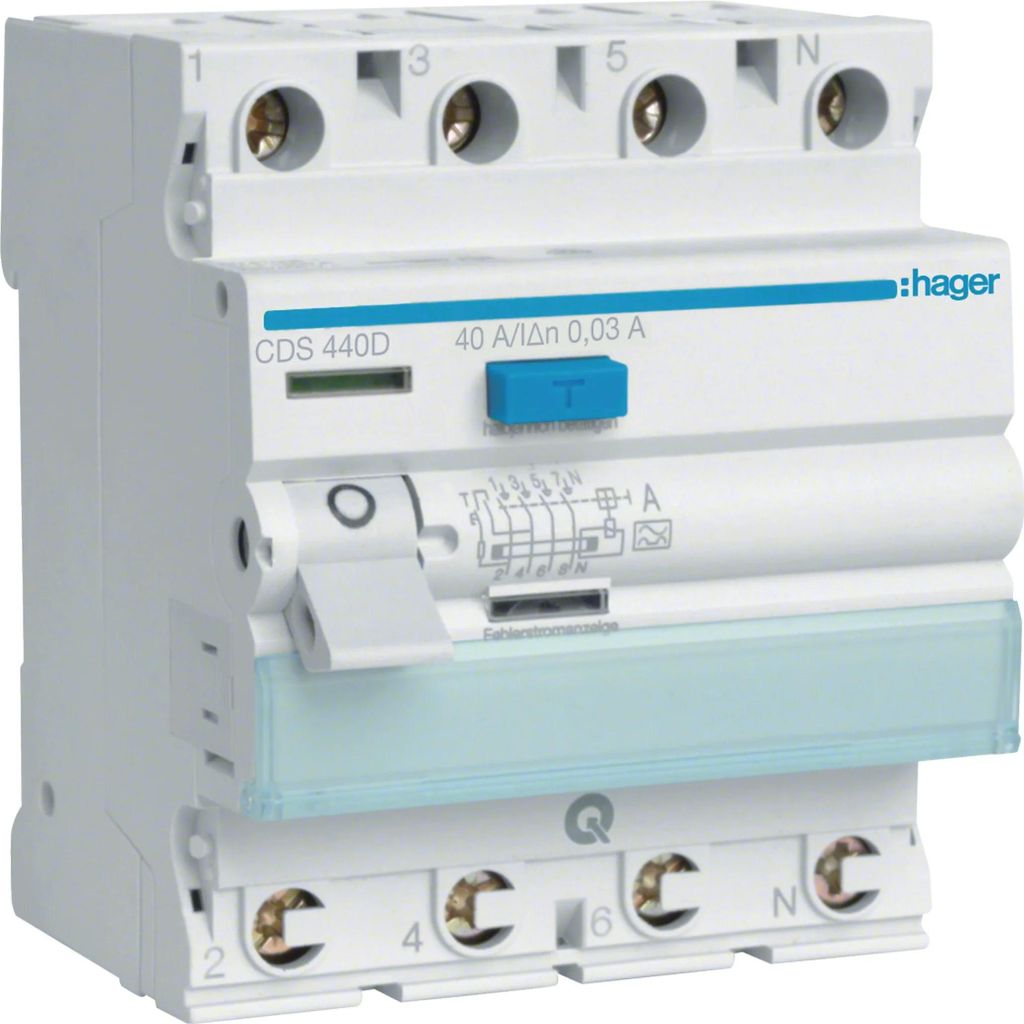

Hager CDS440D, 230/400 V

Wyłącznik różnicowoprądowy Hager QuickConnect typu A o prądzie znamionowym 40 A, 4-biegunowej konstrukcji i znamionowym prądzie różnicowym 30 mA zapewnia niezawodną ochronę przed elektrycznymi prądami różnicowymi. Dzięki znamionowemu prądowi zwarciowemu 6 kA i zacisku QuickConnect zgodnemu z normą DIN EN 60898-1 (VDE 0641-11) przy dostępie do 63 A, zapewnia bezpieczną i wydajną instalację. Niebieski przycisk testowy umożliwia proste testowanie działania, a wskaźnik prądu resztkowego zapewnia natychmiastową informację zwrotną o stanie pracy. Dzięki kompaktowej konstrukcji z 4 jednostkami podziału i opcją doposażenia w dodatkowe urządzenia, ten wyłącznik RCD jest wszechstronny i szczególnie przyjazny dla użytkownika.

C

echy

- Prąd znamionowy: 40 A - Prąd zadziałania: 30 mA - Liczba biegunów: 4-biegunowy - Zdolność łączeniowa: 6 kA - Typ: A (rozpoznaje pulsujące prądy różnicowe DC) - Technologia podłączenia: QuickConnect dla oszczędności czasu instalacji

Dane

techniczne

Typ zabezpieczenia różnicowego:







A Znamionowy prąd różnicowy: 30 mA Prąd znamionowy: 40 A Prąd zwarciowy: 6 kA Typ połączenia: QuickConnect Częstotliwość: 50 Hz Liczba biegunów: 4 Napięcie izolacji: 500 V Odporność na napięcie udarowe: 4.

---

000 V Całkowita strata mocy przy prądzie znamionowym: 6,5 W Przekrój przyłącza z przewodem elastycznym: 16 mm² Przekrój przyłącza z przewodem sztywnym: 25 mm² Wys. x szer. x gł. zainstalowana: 83 x 70 x 70 mm Żywotność obwodu: elektryczna: 2000, mechaniczna: 4000Art






Hager RCD CDS440DProducent:HagerOznaczenie:RCD 4pol.40





A/30mA,6kA,QCTyp:CDS440DLiczba biegunów:4Napięcie znamionowe:400 VPrąd znamionowy:40 AZnamionowy prąd różnicowy:0,03 AZnamionowe napięcie izolacji Ui:





500 VZnamionowe napięcie wytrzymywane udarowe Uimp:4 kVRozpraszanie mocy:6,5 WTyp montażu:szyna DINTyp prądu różnicowego:ATyp selektywny:nieTyp zwarciowo-zwłoczny:









nieOdporność zwarciowa (Icw):6 kAOdporność na prąd udarowy:0,25 kATyp napięcia:ACZ blokadą:takCzęstotliwość:50 HzMożliwość zastosowania dodatkowych urządzeń:takStopień ochrony (IP):IP20Szerokość w jednostkach podziałki:4Głębokość montażowa:70 mmTemperatura otoczenia podczas pracy:-25.








.40 °CStopień zanieczyszczenia:2Przekrójpodłączanychprzewodów wielodrutowych:1..16 mm²Przekrój podłączanych przewodów jednodrutowych:1..25 mm²Numer RAL (podobny):7005Przeciwwybuchowy:nie Hager RCD CDS440D: dalsze szczegóły Wyłącznik różnicowoprądowy 4-biegunowy 6kA 40A 30mA Typ A QuickConnect. Wyłącznik różnicowoprądowy zgodny z DIN EN 61008-1 (VDE 0664-10) i DIN EN 61008-2-1 (VDE 0664-11), zacisk QuickConnect zgodny z DIN EN 60898-1 (VDE 0641-11) przy dostępie do 63 A, niebieski przycisk testowy i wskaźnik prądu różnicowego. Prosty, indywidualny demontaż z systemu szyn fazowych. Nadaje się do modernizacji dodatkowego sprzętu. Opcja etykietowania bezpośrednio na urządzeniu.

Dostarczany z: Hager RCD 4-biegunowy 40A/30mA,6kA,QC CDS440D, Jednostka opakowania: 1 szt, EAN: 3250611610861

Wyłącznik różnicowoprądowy (RCCB) zgodny z EN 61008-1, DIN EN 61008-2-1, VDE 0664 część 10 + 11, zacisk QuickConnect przy dostępie do szyn zbiorczych do 63A. Ochrona przed przypadkowym dotknięciem IP2x zgodnie z DIN VDE 0106 część 100, odpowiednia do modernizacji dodatkowego wyposażenia (instalacja bez użycia narzędzi). Zaciski przyłączeniowe z zabezpieczeniem przed wciśnięciem przewodu, zewnętrzny niebieski przycisk testowy. Wszystkie produkty z oznaczeniem VDE. Możliwość etykietowania bezpośrednio na urządzeniu.

Prąd wejściowy:

40 A

Napięcie:

230/400 V

Liczba biegunów:

4

Kolor produktu:

Szary, Biały

Zakres temperatur (eksploatacja):

-25 - 40 °C

Zakres temperatur (przechowywanie):

-55 - 70 °C

Wyłącznik różnicowoprądowy 3-fazowy - Typ A

Producent: HAGER
Prąd znamionowy In: 40A
Prąd różnicowy: 30mA

Zalety:

• - czuły na prąd przemienny i impulsowyA
• - optyczny wyświetlacz stanu ON/OFF
• - Wskaźnik zadziałania
• - odporność na prąd udarowy 250A
• - Odporność na zwarcie 6kA z zabezpieczeniem 63A gL/gG
• - Napięcie znamionowe 230V~
• - Połączenie: do 25mm2
• - Temperatura otoczenia: -25st C do +40st Cc

Wyłącznik różnicowoprądowy zgodny z EN 61008-1, DIN EN 61008-2-1 i VDE 0664 część 10 + 11. Zacisk QuickConnect zgodny z DIN EN 60898-1, VDE 0641-11 przy dostępie do 63 A, ochrona przed dotykiem IP2x zgodnie z DIN VDE 0106 część 100, niebieski przycisk testowy i wskaźnik prądu resztkowego. Prosty, indywidualny demontaż z systemu szyn fazowych. Z oznaczeniem VDE. Nadaje się do doposażenia w dodatkowy sprzęt. Opcja etykietowania bezpośrednio na urządzeniu. Możliwość doposażenia w dodatkowy sprzęt. Główne cechy Energia Prąd wejściowy 40 A Napięcie wejściowe 230/400 V Funkcje Liczba biegunów 4 Kolor produktu Szary, biały Warunki pracy Zakres temperatur podczas pracy 25 - 40 °C Zakres temperatur podczas przechowywania 55 - 70 °C

Wyłącznik różnicowoprądowy 4-biegunowy 6kA 40A 30mA Typ A QuickConnect. Wyłącznik różnicowoprądowy zgodny z DIN EN 61008-1 (VDE 0664-10) i DIN EN 61008-2-1 (VDE 0664-11), zacisk QuickConnect zgodny z DIN EN 60898-1 (VDE 0641-11) przy dostępie do 63 A, niebieski przycisk testowy i wskaźnik prądu różnicowego. Prosty, indywidualny demontaż z systemu szyn fazowych. Nadaje się do modernizacji dodatkowego sprzętu. Możliwość etykietowania bezpośrednio na urządzeniu. Dane techniczne: - Zdolność wyłączania: 0,25 kA - Wersja: 4-biegunowa - Prąd różnicowy: 30 mA - Typ prądu różnicowego: typ A - Prąd znamionowy: 40 A - Pozycjonowanie przewodu neutralnego po prawej stronie - Jednostki podziału: 4

Wyłącznik różnicowoprądowy 4P 40A 30mA A typ Quick Connect
