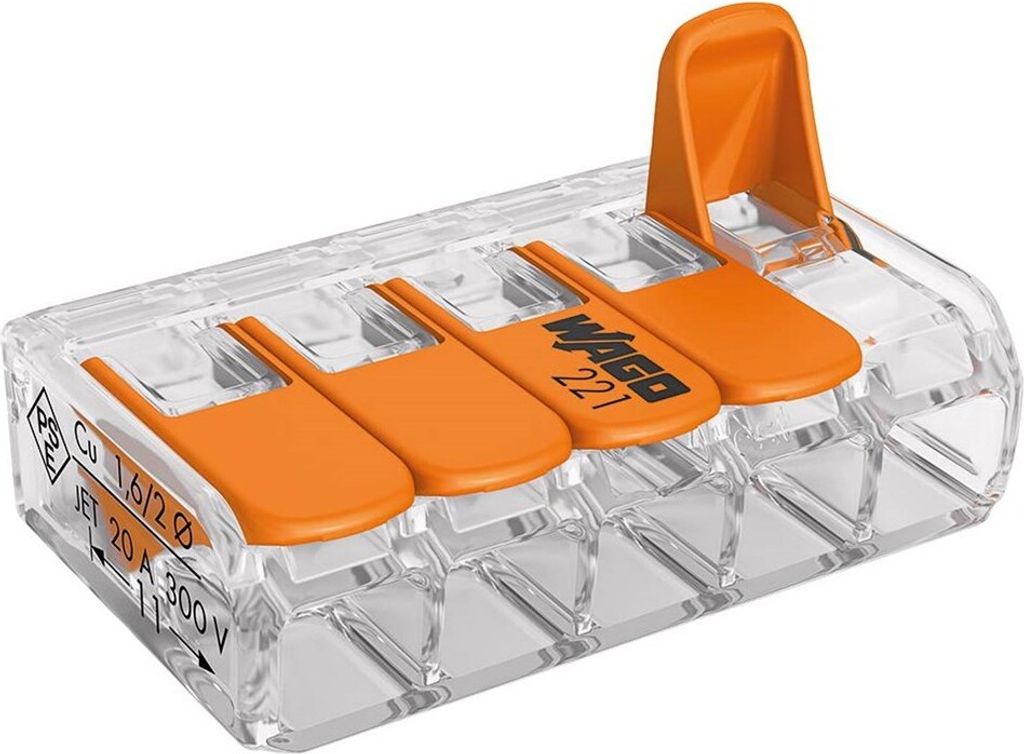

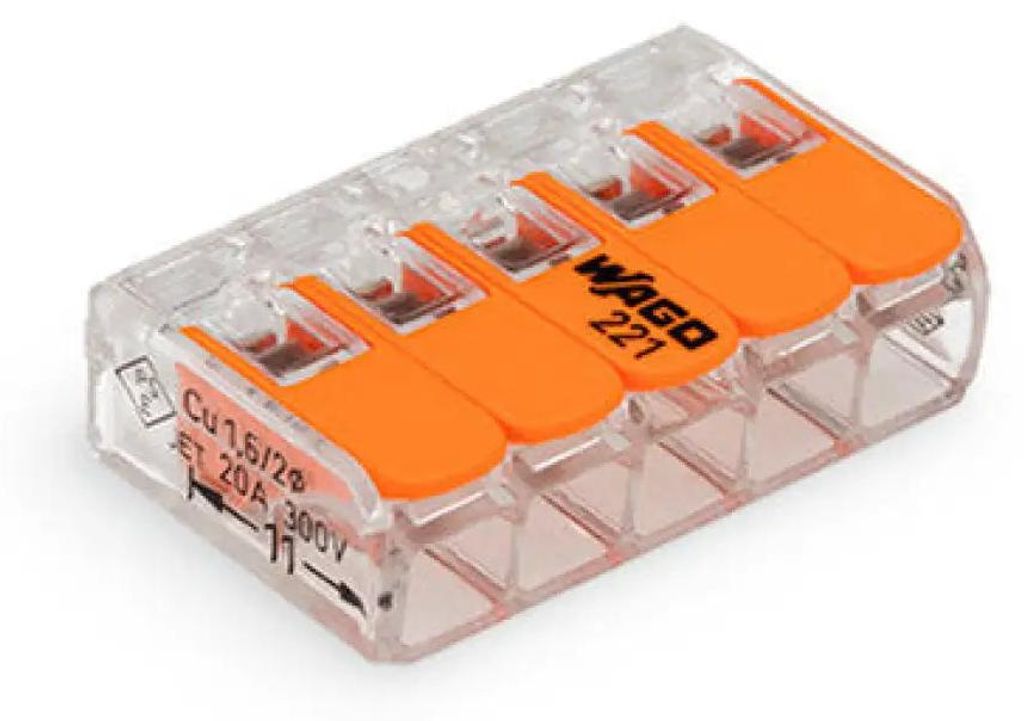

Wago 221-415, 29,9 mm, 18,6 mm, 8,3 mm, 450 V

Liczba biegunów:

1P

Kolor produktu:

Pomarańczowy, Przezroczysty

Certyfikaty:

RoHS Compliant

Prąd:

32 A

Sekcja boczna:

4 mm²

Przekrój kabla (AWG):

24 - 12

Ilość modułów:

5

Przekrój kabla:

0.2 - 4 mm²

Liczba punktów połączeń:

5

Płeć konektora:

Żeńska

Szerokość produktu:

29,9 mm

Głębokość produktu:

18,6 mm

Wysokość produktu:

8,3 mm

Napięcie znamionowe:

450 V

Listwa przyłączeniowa WAGO 221-413 do równoległego łączenia kilku mniejszych modułów solarnych

Połączenie równoległe jest dziecinnie proste dzięki systemowi złączy WAGO

Kompatybilne zaciski przyłączeniowe zapewniają oszczędność czasu i niezawodne okablowanie modułów fotowoltaicznych. Korzystanie z listew zaciskowych WAGO pozwala zaoszczędzić czas i pracę.

Ze względu na swoje wyjątkowo małe wymiary, zaciski przyłączeniowe WAGO COMPACT są idealne do ciasnych przestrzeni. Ułatwia to znacznie instalację listew zaciskowych, a także zapewnia miejsce na ewentualne rozszerzenia.

Zaciski przyłączeniowe przekonują również łatwiejszą obsługą: Dźwignie obsługowe można teraz otwierać i zamykać przy zauważalnie mniejszym wysiłku. Dzięki zagłębionym uchwytom po bokach, masz pewny chwyt na 221 w każdej sytuacji.

Ważna uwaga:

Jeśli towar zostanie niekompletny lub z widocznymi uszkodzeniami, prosimy o jak najszybsze złożenie reklamacji na takie do dostawcy i jednoczesne skontaktowanie się z nami. Niezłożenie takiej reklamacji lub brak kontaktu z nami nie ma żadnych konsekwencji dla roszczeń prawnych i ich egzekwowania, w szczególności praw gwarancyjnych. Twoja reklamacja pomaga nam jednak w dochodzeniu własnych roszczeń wobec przewoźnika lub firmy ubezpieczeniowej zajmującej się transportem

Kompaktowy zacisk przyłączeniowy Wago 221-415 nadaje się do wszystkich typów przewodów i jest wyposażony w dźwignie uruchamiające.
Zakres dostawy / opakowanie jednostkowe: 25 sztuk

- Producent: Wago
- Nr artykułu: 221-415
- EAN: 4055143234658
- Liczba punktów zaciskowych: 5
- Liczba potencjałów: 1
- Kolor produktu: Przezroczysty
- Dane znamionowe zgodnie z normą EN 60664
- Stopień zanieczyszczenia: 2
- Maks. Temperatura otoczenia: 85°C
- Napięcie znamionowe EN: 450V
- Znamionowe napięcie impulsowe: 4kV
- Prąd znamionowy: 32A
- Technologia podłączenia: Zacisk klatkowy
- Przekrój nominalny: 4 mm²
- stałe, z możliwością podłączenia: 0,2... 4mm²/24... 12AWG
- skrętka drobnozwojowa, możliwość podłączenia: 0,14... 4mm²/24...12AWG
- skręcone, z możliwością podłączenia: 0,2... 4mm²/24... 12AWG
- Długość odizolowania: 11 mm
- Typ okablowania: Okablowanie boczne
- Waga: 101,75 g
- Wymiary: 29,9x8,3x18,6 mm
- Uwaga dotycząca bezpieczeństwa: w sieciach uziemionych

Zacisk połączeniowy WAGO COMPACT, z dźwignią, do wszystkich rodzajów przewodów, 0,14–4 mm², 5 przewodów; kolor obudowy: przezroczysty, kolor pokrywy: pomarańczowy, temperatura pracy ciągłej: 105°C, 25 sztuk

Liczba punktów zaciskowych
5

Zakres AWG
12 – 24

Kolor
pomarańczowy

Kolor (oznaczenie Kopp)
pomarańczowy

Odpowiedni do przewodów elastycznych
tak

Odpowiedni do przewodów litych
tak

Odpowiedni do przewodów wielożyłowych
tak

Przekrój przewodu elastycznego (o drobnych żyłach) z końcówką
0,14 – 4,00 mm²

Przekrój przewodu sztywny (jedno-/wielożyłowy)
0,14 – 4 mm²

Z dźwigniami uruchamiającymi
tak

Napięcie znamionowe
450 V

Prąd znamionowy
32,00 A

Przezroczysty
tak

Wtyczka sieciowa – oznaczenie typu
bez

WAGO

Kompaktowy zacisk przyłączeniowy

5-żyłowy 25 sztuk

Kompaktowy zacisk przyłączeniowy Wago nadaje się do wszystkich typów przewodów do 4 mm². Obudowa jest przezroczysta i posiada dźwignie do przytrzymywania przewodów na miejscu.

Może być wyłącznie przez wykwalifikowanego elektryka. Istnieje ryzyko pożaru lub porażenia prądem!

• Liczba punktów zaciskowych: 5 sztuk
• Przekrój nominalny: 0,2..4 mm³
• Dźwignia uruchamiająca: Tak
• Kolor: Przezroczysty
• Napięcie znamionowe: 450 V
• Prąd znamionowy: 32 A
• Nadaje się do przewodów litych: Tak
• Odpowiedni dla przewodów elastycznych: Tak
• Odpowiedni dla przewodów wielożyłowych: Tak
• Przekrój przewodu sztywnego (jednożyłowy/wielożyłowy): 0,2..4 mm³
• Zakres AWG: 24..12

WAGO COMPACT 5-przewodowy zacisk przyłączeniowy do wszystkich typów przewodów

Numer producenta: 221-415

• Oszczędność czasu dzięki prostej instalacji bez użycia narzędzi: dźwignia otwarta, przewód włożony, dźwignia zamknięta
• Podłączanie przewodów pełnych, cienkich i linkowych od 0,14 do 4 mm² w kierunku przelotowym
• Minimalne zapotrzebowanie na miejsce dzięki niewielkim wymiarom dla ograniczonych przestrzeni montażowych
• dla wszystkich typów przewodów do maks. 4 mm²
• Maksymalne podłączenie: 5 przewodów
• Kolor obudowy: przezroczysty
• Temperatura otoczenia: maks. 85°C

ZaciskZacisk przyłączeniowy WAGO z dźwignią uruchamiającą



Seria 221 jest rozwinięciem sprawdzonej serii 222. Seria 221 jest znacznie mniejsza, dzięki czemu zajmuje mniej miejsca. Jest również przezroczysta i umożliwia wizualną kontrolę połączenia.

• Kompaktowy zacisk przyłączeniowy
• dla wszystkich typów przewodów
• 5-żyłowy blok zacisków
• z dźwigniami obsługowymi
• maks. temperatura otoczenia 85°C
• Przekroje przewodów od 0,14 do 4 mm
• AWG 24-12 Cu
• Szerokość 18,7 mm, wysokość 8,3 mm, głębokość 18,6 mm
• Uwaga bezpieczeństwa 1 w sieciach uziemionych

Otwórz dźwignię, włóż przewód, zamknij dźwignię - gotowe. Zacisk przyłączeniowy serii 221 zawsze zapewniał prostą, szybką i bezpieczną instalację elektryczną przewodów pełnych, cienkich i skręconych.
Przekroje przewodów od 0,14 do 4 mm²? Żaden problem!

Typ połączenia:	Instalacja szybkozaciskowa
Instalacja elektryczna:	Zacisk sprężynowy
Przekrój przewodu:	0.2...4mm2
Seria złączy:	221
Montaż mechaniczny:	do kabli
Napięcie znamionowe:	450V
Prąd znamionowy:	32A
Liczba ścieżek:	1
Liczba połączeń:	5
Wariant złącza wtykowego:	z dźwignią
Producent: WAGO	WAGO

Otwórz dźwignię, włóż przewód, zamknij dźwignię - gotowe.
Zacisk przyłączeniowy serii 221 od zawsze sprawia, że instalacja elektryczna przewodów pełnych, cienkich i skręconych jest prosta, szybka i bezpieczna. Przekroje przewodów od 0,14 do 4 mm²? Żaden problem!

Typ połączenia:	Instalacja szybkozaciskowa
Instalacja elektryczna:	Zacisk sprężynowy
Przekrój przewodu:	0.2...4mm2
Seria złączy:	221
Montaż mechaniczny:	do kabli
Napięcie znamionowe:	450V
Prąd znamionowy:	32A
Liczba ścieżek:	1
Liczba połączeń:	5
Wariant złącza wtykowego:	z dźwignią
Producent: WAGO	WAGO

- Przed rozpoczęciem montażu lub demontażu należy upewnić się, że nie ma napięcia elektrycznego. - Nie używać, jeśli obudowa lub izolacja są uszkodzone. - Chronić przed wilgocią, kurzem i nadmiernymi wahaniami temperatury. - Do instalacji i okablowania należy używać autoryzowanych narzędzi, aby uniknąć uszkodzeń. - Należy ściśle przestrzegać maksymalnych dopuszczalnych wartości prądu i napięcia. - Sprawdź, czy wszystkie połączenia są szczelne i bezpieczne, aby uniknąć problemów z kontaktem. - Nie używać w strefach zagrożonych wybuchem, chyba że jest to wyraźnie dozwolone. - Stare części należy utylizować zgodnie z obowiązującymi przepisami dotyczącymi odpadów elektronicznych. - Nie wyrzucać produktu do zwykłych odpadów domowych - w celu prawidłowej utylizacji należy korzystać z centrów recyklingu lub autoryzowanych punktów zbiórki.

5-żyłowy zacisk przyłączeniowy COMPACT

Cechy: Zacisk przyłączeniowy Wago COMPACT do wszystkich typów przewodów. Zacisk przyłączeniowy jest 5-żyłowym blokiem zaciskowym, który jest również wyposażony w dźwignie uruchamiające. Maks. Maks. temperatura otoczenia 85°C. Całkowita liczba punktów przyłączeniowych: 5 Całkowita liczba potencjałów: 1 Kolor: przezroczysty Dane znamionowe zgodnie z: EN 60664 Napięcie znamionowe (II / 2) [V]: 450 V Znamionowe napięcie impulsowe (II / 2) [kV]: 4 kV Prąd znamionowy [A]: 32 A Technologia połączeń: CAGE CLAMP® Liczba punktów przyłączeniowych Typ połączenia: 5 Typ uruchamiania: Dźwignia uruchamiająca Materiały podłączanych przewodów: Miedź Przekrój nominalny: 4 mm² Przewód jednodrutowy: 0,2 ... 4 mm² / 24 ... 12 AWG Przewód wielodrutowy: 0,2 ... 4 mm² / 24 ... 12 AWG Przewód wielodrutowy: 0,14 ... 4 mm² / 24 ... 12 AWG Długość odizolowywania: 11 mm / 0.43 cale Typ okablowania: okablowanie boczne Klasa palności wg UL 94: V2 Masa [g]: 4048 g Szerokość: 29,9 mm / 1,177 cala Wysokość: 8,3 mm / 0,327 cala Głębokość: 18,6 mm / 0,732 cala Uwaga bezpieczeństwa 1: w sieciach uziemionych WA221415

WAGO GmbH & Co. KG Kompaktowy zacisk przyłączeniowy 221-415 Producent: WAGO GmbH & Co. KG Oznaczenie: Kompaktowy zacisk przyłączeniowy 5-żyłowy do 4qmm Typ: 221-415 Liczba punktów zaciskowych: 5 Przekrój nominalny: 0,2....4 mm² Z dźwigniami obsługi: tak Kolor: bezbarwny Przezroczysty: tak Napięcie znamionowe: 450 V Prąd znamionowy: 32 A Nadaje się do przewodów litych: tak Nadaje się do przewodów giętkich: tak Nadaje się do przewodów linkowych: tak Przekrój przewodu giętkiego (cienka linka) z tulejką: 0,14..4 mm² Przekrój przewodu sztywnego (lita/wielodrutowa linka): 0,2..4 mm² Zakres AWG: 12..24WAGO GmbH & Co. KG Kompaktowy zacisk przyłączeniowy 221-415: więcej szczegółówKompaktowy zacisk przyłączeniowy do wszystkich typów przewodów maks. 4 mm² 5 przewodów z dźwigniami Kolor obudowy przezroczysty Temperatura otoczenia maks. 85 °C (T85) 4,00 mm² przezroczysty Dostarczane: WAGO GmbH & Co. KG Kompaktowy zacisk przyłączeniowy 5-żyłowy do 4qmm 221-415, opakowanie jednostkowe: 25 sztuk, EAN: 4055143234658

Napięcie znamionowe: 450V Prąd znamionowy: 32A Punkty zaciskowe: 5 Rodzaj uruchamiania: dźwignia Kierunek okablowania: boczny Kolor obudowy: przezroczysty Łatwa obsługa: dźwignia na przewodzie w dźwigni do Instalacja przewodów litych i linkowych Możliwe indywidualne mocowania

W porównaniu ze sprawdzonym poprzednim modelem, terminal przyłączeniowy wymaga o 40% mniej miejsca dzięki znacznie zmniejszonym wymiarom. Przezroczysta obudowa umożliwia teraz rozpoznanie nieprawidłowo włożonych przewodów. 32 A/450 V~.

Bezpieczniejsza opcja niż listwy zaciskowe, ponieważ wkręcanie nie jest już konieczne. Wystarczy wsunąć odizolowany przewód do otworu i zatrzasnąć go.

Zacisk skrzynkowy WAGO 5x4mm2 (CYA) 221-415Zacisk skrzynkowy WAGO 5x4mm2 (CYA) 221-415

Listwa zaciskowa WAGO 5xLAN 221-415 5x0,2x4mm

WAGO COMPACT - Złącze łączące

Zacisk przyłączeniowy WAGO z dźwigniowym połączeniem CAGE-CLAMP® dla wszystkich typów przewodów z dźwignią obsługową, przewód może być odłączany indywidualnie. przewód pełny od 0,2 mm² do 4 mm². przewód linkowy od 0,2 mm² do 4 mm². przewód cienkodrutowy od 0,14 mm² do 4 mm². Długość odizolowywania: 11 mm. Obudowa izolacyjna ze szczeliną testową. maks. temperatura otoczenia: 85 °C. Prąd znamionowy: 32 A. Napięcie znamionowe: 450 V. Test ENEC.
