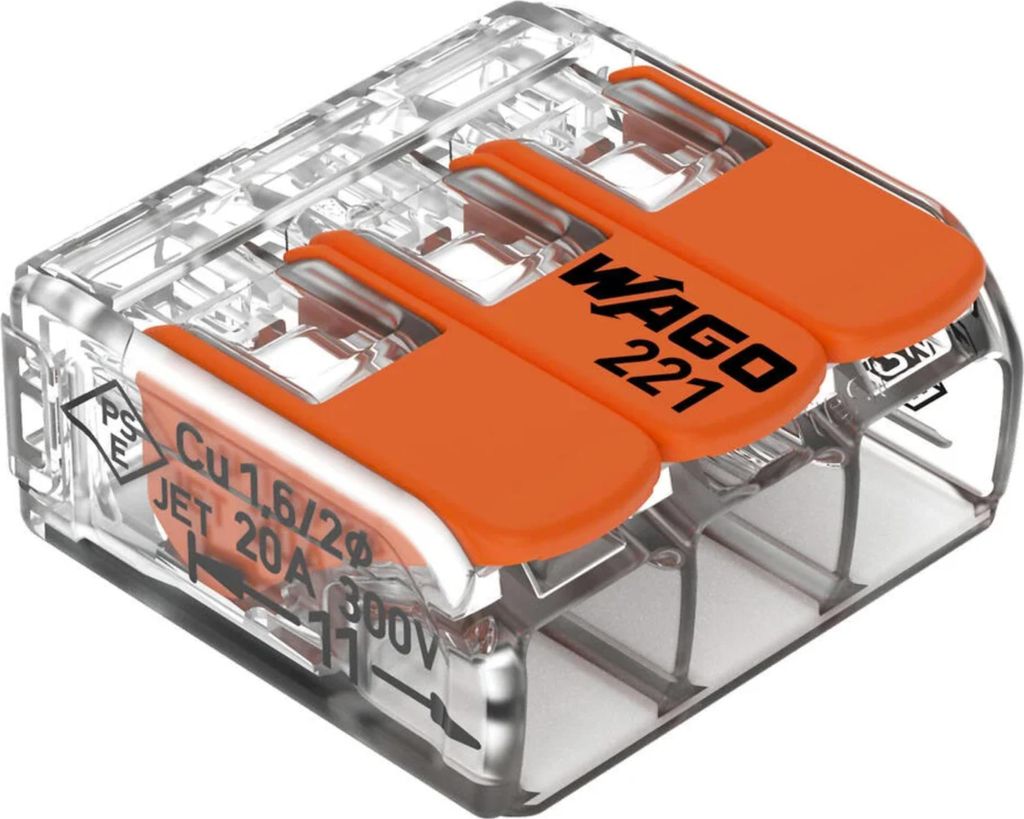

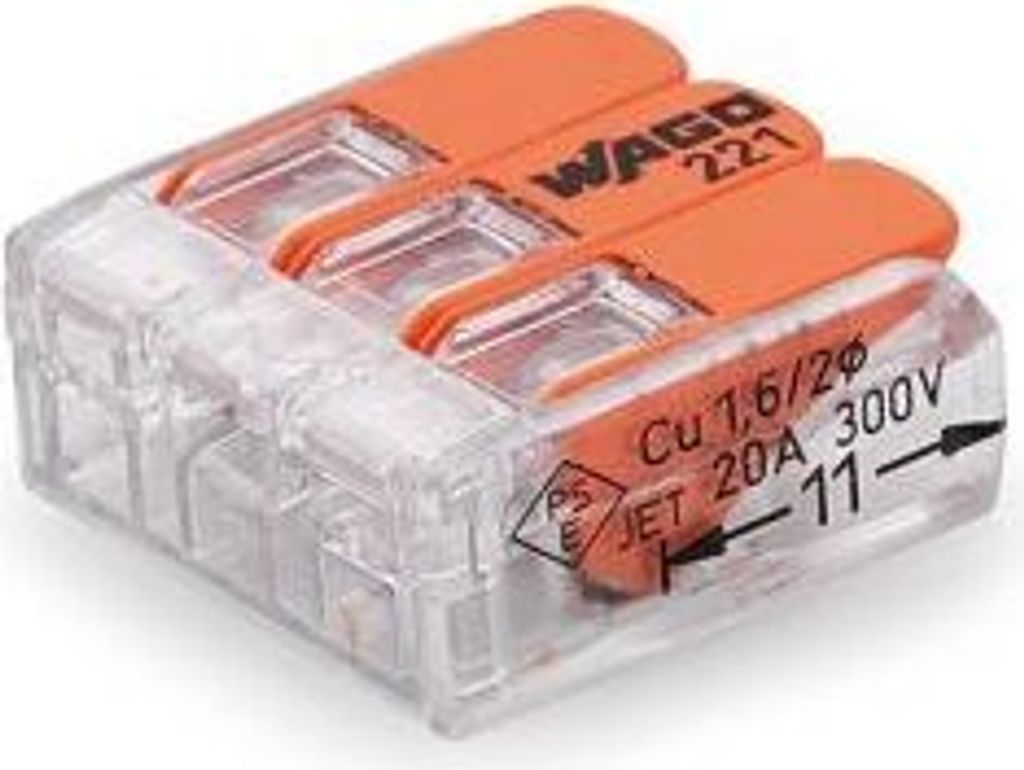

Wago 221-413, 18,7 mm, 18,6 mm, 8,3 mm, 450 V

Zakres dostawy:

- 1x Zacisk przyłączeniowy Wago 221-413 3 x 4 mm² 50 sztuk

Opis produktu:

Zacisk przyłączeniowy Wago 221-413 umożliwia szybkie, bezpieczne i bezobsługowe podłączenie różnych typów przewodów - od systemów domofonowych po podłączenie potężnych odbiorników, takich jak kuchenki elektryczne. Dzięki technologii CAGE CLAMP® przewody o przekrojach od 0,2 mm² do 4 mm² mogą być podłączane bez wcześniejszej obróbki, na przykład za pomocą końcówek kablowych. Zacisk jest przeznaczony do napięcia znamionowego 450 V i prądu znamionowego do 32 A i wymaga długości odizolowania 11 mm. Dzięki kompaktowym wymiarom 18,8 x 8,4 x 18,6 mm (szer. x wys. x gł.), imponuje oszczędnością miejsca i wysoką funkcjonalnością. Przezroczysta obudowa umożliwia natychmiastową kontrolę wzrokową połączenia przewodów, a płaskie, niewymagające użycia narzędzi dźwignie umożliwiają wygodną obsługę nawet w ograniczonych przestrzeniach. Elegancki, fortepianowy wygląd dźwigni i precyzyjne wykonanie podkreślają połączenie funkcjonalności i wzornictwa - wysokiej jakości produkt "Made by WAGO", który oznacza niezawodność, bezpieczeństwo i łatwą obsługę.

Dane techniczne:

- Producent: Wago
- Oznaczenie producenta: 221-413
- Punkty zaciskowe: 3
- Całkowita liczba potencjałów: 1
- Technologia połączeń: CAGE CLAMP®
- Typ uruchamiania: Dźwignia
- Materiały podłączanych przewodów: Miedź
- Przekrój nominalny: 4 mm² / 12 AWG
- Przewód jednodrutowy: 0,2-4 mm² / 24-12 AWG
- Skrętka: 0,2-4 mm² / 24-12 AWG
- Przewód cienkodrutowy: 0,14-4 mm² / 24-12 AWG
- Długość odizolowania: 11 mm / 0,43 cala
- Kierunek okablowania: Okablowanie boczne
- Szerokość: 18,8 mm / 1,181 cala
- Wysokość: 8,4 mm / 0,331 cala
- Głębokość: 18,6 mm / 0,732 cala
- Kolor: przezroczysty
- Grupa materiałów izolacyjnych: IIIa
- Materiał izolacyjny głównej obudowy: Poliwęglan (PC)
- Klasa palności zgodnie z UL 94: V2
- Obciążenie ogniowe: 0,064 MJ
- Kolor elementu uruchamiającego: Pomarańczowy
- Waga: 2,5 g
- Temperatura otoczenia (pracy): +85 °C
- Temperatura pracy ciągłej: 105 °C
- Oznaczenie T zgodnie z normą EN 60998: T85
- Do użytku komercyjnego, należy przestrzegać przepisów budowlanych!

W przypadku użytku komercyjnego należy przestrzegać przepisów budowlanych!

Prezentowana aukcja dotyczy 1 sztuki szybkozłączki. Sprawdź nasze pozostałe aukcje w celu zakupu zestawu szybkozłączek.

Parametry techniczne:

• przekrój przewodu:: 0,2-4mm
• liczba zacisków:: 3
• do przewodów:: jednodrutowych, wielodrutowych, linkowych
• napięcie znamionowe (II / 2):: 450 V
• napięcie znamionowe udarowe (II / 2):: 4kV
• prąd znamionowy:: 32 A
• rodzaj montażu:: dźwignia
• technika podłączania:: CAGE CLAMP®
• szerokość:: 13,1 mm
• wysokość:: 8,3 mm
• głębokość:: 18,6 mm
• szerokość wtyku:: 13,1 mm
• kolor:: przezroczysty/pomarańczowy
• waga:: 1.6 g
• Ilość: 1 sztuka

Liczba biegunów:

1P

Kolor produktu:

Pomarańczowy, Przezroczysty

Certyfikaty:

RoHS Compliant

Prąd:

32 A

Sekcja boczna:

4 mm²

Przekrój kabla (AWG):

24 - 12

Ilość modułów:

3

Przekrój kabla:

0.2 - 4 mm²

Liczba punktów połączeń:

3

Płeć konektora:

Żeńska

Szerokość produktu:

18,7 mm

Głębokość produktu:

18,6 mm

Wysokość produktu:

8,3 mm

Napięcie znamionowe:

450 V

3 punkty zaciskowe z dźwignią obsługową
- Przekrój nominalny 0,14-4 mm²
- Kolor przezroczysty
- Napięcie znamionowe 450 V
- Prąd znamionowy 32 A
- nadaje się do przewodów litych
- przewodów elastycznych
- przewodów wielożyłowych
- dostępne tylko w opakowaniach po 50 sztuk

Zacisk połączeniowy WAGO COMPACT, z dźwignią, do wszystkich rodzajów przewodów, 0,14–4 mm², 3 przewody; kolor obudowy: przezroczysty, kolor pokrywy: pomarańczowy, temperatura pracy ciągłej: 105°C, 50 sztuk

Liczba punktów zaciskowych
3

Zakres AWG
12 – 24

Kolor
wielokolorowy

Odpowiedni do przewodów elastycznych
tak

Nadaje się do przewodów litych
tak

Odpowiedni do przewodów wielożyłowych
tak

Przekrój przewodu elastycznego (o drobnych żyłach) z końcówką
0,14 – 4,00 mm²

Przekrój przewodu sztywny (jedno-/wielożyłowy)
0,14 – 4 mm²

Z dźwigniami uruchamiającymi
tak

Napięcie znamionowe
450 V

Prąd znamionowy
32,00 A

Przezroczysty
tak

Wtyczka sieciowa – oznaczenie typu
bez

TerminalZacisk przyłączeniowy WAGO z dźwignią obsługową



Seria 221 jest rozwinięciem sprawdzonej serii 222. Seria 221 jest znacznie mniejsza, dzięki czemu zajmuje mniej miejsca. Jest również przezroczysta i umożliwia wizualną kontrolę połączenia.

• Kompaktowy zacisk przyłączeniowy
• dla wszystkich typów przewodów
• 3-żyłowy blok zacisków
• z dźwigniami obsługowymi
• maks. temperatura otoczenia 85°C
• Przekroje przewodów od 0,14 do 4 mm

• AWG 24-12 Cu

• Szerokość 18,7 mm, wysokość 8,3 mm, głębokość 18,6 mm
• Uwaga bezpieczeństwa 1 w sieciach uziemionych

WAGO COMPACT 3-przewodowy zacisk przyłączeniowy do wszystkich typów przewodów

Numer producenta: 221-413

• Oszczędność czasu dzięki prostej instalacji bez użycia narzędzi: dźwignia otwarta, przewód włożony, dźwignia zamknięta
• Podłączanie przewodów pełnych, cienkich i linkowych od 0,14 do 4 mm² w kierunku przelotowym
• Minimalne zapotrzebowanie na miejsce dzięki niewielkim wymiarom dla ograniczonych przestrzeni montażowych
• dla wszystkich typów przewodów do maks. 4 mm²
• Maksymalne podłączenie: 3 przewody
• Kolor obudowy: przezroczysty
• Temperatura otoczenia: maks. 85°C

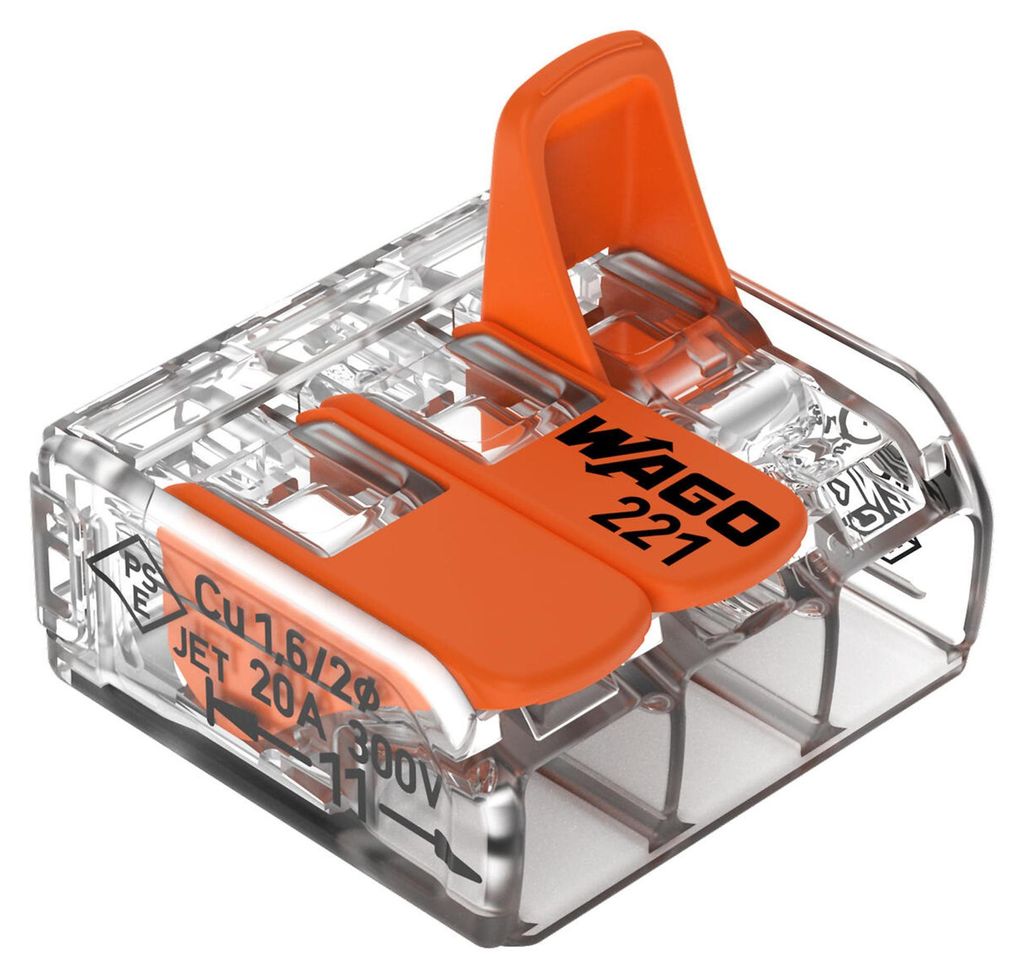

Otwórz dźwignię, włóż przewód, zamknij dźwignię - gotowe. Zacisk przyłączeniowy serii 221 od zawsze sprawia, że instalacja elektryczna przewodów pełnych, cienkich i skręconych jest prosta, szybka i bezpieczna.
Przekroje przewodów od 0,14 do 4 mm²? Żaden problem!

Typ połączenia:	Instalacja szybkozaciskowa
Instalacja elektryczna:	Zacisk sprężynowy
Przekrój przewodu:	0.2...4mm2
Seria złączy:	221
Montaż mechaniczny:	do kabli
Napięcie znamionowe:	450V
Prąd znamionowy:	32A
Liczba ścieżek:	1
Liczba połączeń:	3
Wariant złącza wtykowego:	z dźwignią
Producent: WAGO	WAGO

Opis

Zacisk instalacyjny uniwersalny WAGO 3x4mm² 32A CAGE CLAMP® Praktyczny i niezawodny zacisk WAGO to doskonałe rozwiązanie do instalacji elektrycznych w domu, biurze czy obiektach przemysłowych. Umożliwia podłączanie przewodów jednodrutowych, wielodrutowych i linkowych o przekrojach od 0,14 mm² do 4 mm² (24–12 AWG). Technologia CAGE CLAMP® gwarantuje trwałe i pewne połączenie, odporne na wibracje i zmiany temperatur. Zacisk pozwala na szybki montaż bez konieczności używania narzędzi – wystarczy odpowiednio odizolować przewód (ok. 11 mm) i umieścić go w gnieździe. Dzięki kompaktowej obudowie zajmuje niewiele miejsca, co sprawia, że sprawdza się w ciasnych puszkach instalacyjnych czy szafkach elektrycznych. Możliwość mocowania przy użyciu adaptera pozwala na tworzenie układów wielotorowych i porządkowanie instalacji. Zalety produktu: Uniwersalność – obsługuje przewody jedno- i wielodrutowe oraz linkowe, Technologia CAGE CLAMP® – szybki i bezpieczny montaż, Wysoka wytrzymałość – prąd znamionowy 32A, napięcie do 450V, Kompaktowa konstrukcja – oszczędność miejsca w instalacjach, Możliwość łączenia w układy wielotorowe z adapterem. Specyfikacja techniczna: Producent: WAGO Typ: zacisk instalacyjny uniwersalny Liczba zacisków: 3 Liczba potencjałów: 1 Napięcie znamionowe: 450V Napięcie udarowe: 4kV Prąd znamionowy: 32A Zakres przekrojów przewodów: 0,14–4 mm² (24–12 AWG) Długość odizolowania: ok. 11 mm Technika podłączania: CAGE CLAMP® Kolor: szary Ilość w opakowaniu: 1 szt. Zacisk WAGO 3x4mm² to niezawodne i wygodne rozwiązanie, które zapewnia trwałość, bezpieczeństwo i porządek w każdej instalacji elektrycznej.

WAGO GmbH & Co. KG Kompaktowy zacisk przyłączeniowy 221-413 Producent: WAGO GmbH & Co. KG Oznaczenie: Kompaktowy zacisk przyłączeniowy 3-przewodowy do 4qmm Typ: 221-413 Liczba punktów zaciskowych: 3 Przekrój nominalny: 0,2....4 mm² Z dźwigniami obsługi: tak Kolor: bezbarwny Przezroczysty: tak Napięcie znamionowe: 450 V Prąd znamionowy: 32 A Nadaje się do przewodów litych: tak Nadaje się do przewodów giętkich: tak Nadaje się do przewodów linkowych: tak Przekrój przewodu giętkiego (cienka linka) z tulejką: 0,14..4 mm² Przekrój przewodu sztywnego (lity/wielodrutowy): 0,2..4 mm² Zakres AWG: 12..24WAGO GmbH & Co. KG Kompaktowy zacisk przyłączeniowy 221-413: więcej szczegółówKompaktowy zacisk przyłączeniowy do wszystkich typów przewodów maks. 4 mm² 3 przewody z dźwigniami Kolor obudowy przezroczysty Temperatura otoczenia maks. 85 °C (T85) 4,00 mm² przezroczysty Dostarczane: WAGO GmbH & Co. KG Kompaktowy zacisk przyłączeniowy 3-przewodowy do 4 mm 221-413, opakowanie jednostkowe: 50 sztuk, EAN: 4050821808442

Cechy: Zacisk przyłączeniowy Wago COMPACT do wszystkich typów przewodów. Zacisk przyłączeniowy jest 3-przewodowym blokiem zaciskowym, który jest również wyposażony w dźwignie uruchamiające. Maksymalna temperatura pracy ciągłej wynosi 85 °C. Dane techniczne: Liczba biegunów: 3 Całkowita liczba punktów zaciskowych: 3 Całkowita liczba potencjałów: 1 Kolor: przezroczysty Dane znamionowe wg: EN 60664 Stopień zanieczyszczenia: 2 Napięcie znamionowe EN [V]: 450 Znamionowe napięcie impulsowe [kV]: 4 Prąd znamionowy [A]: 32 System połączeń: CAGE CLAMP® Szerokość: 18,7 mm Wysokość: 8,3 mm Głębokość: 18,6 mm WA221413E

Napięcie znamionowe: 450V Prąd znamionowy: 32A Punkty zaciskowe: 3 Rodzaj uruchamiania: dźwignia Kierunek okablowania: boczny Kolor obudowy: przezroczysty Łatwa obsługa: dźwignia na przewodzie w dźwigni do Instalacja przewodów litych i linkowych Możliwe indywidualne mocowania

W porównaniu ze sprawdzonym poprzednim modelem, terminal przyłączeniowy wymaga o 40% mniej miejsca dzięki znacznie zmniejszonym wymiarom. Przezroczysta obudowa umożliwia teraz rozpoznanie nieprawidłowo włożonych przewodów. 32 A/450 V~.

WAGO 3xLAN 221-413 3x0,2x4mm

Zacisk przyłączeniowy WAGO z dźwigniowym połączeniem CAGE-CLAMP® dla wszystkich typów przewodów z dźwignią obsługową, przewód może być odłączany indywidualnie. przewód pełny od 0,2 mm² do 4 mm². przewód linkowy od 0,2 mm² do 4 mm². przewód cienkodrutowy od 0,14 mm² do 4 mm². Długość odizolowywania: 11 mm. Obudowa izolacyjna ze szczeliną testową. maks. temperatura otoczenia: 85 °C. Prąd znamionowy: 32 A. Napięcie znamionowe: 450 V. Test ENEC.
