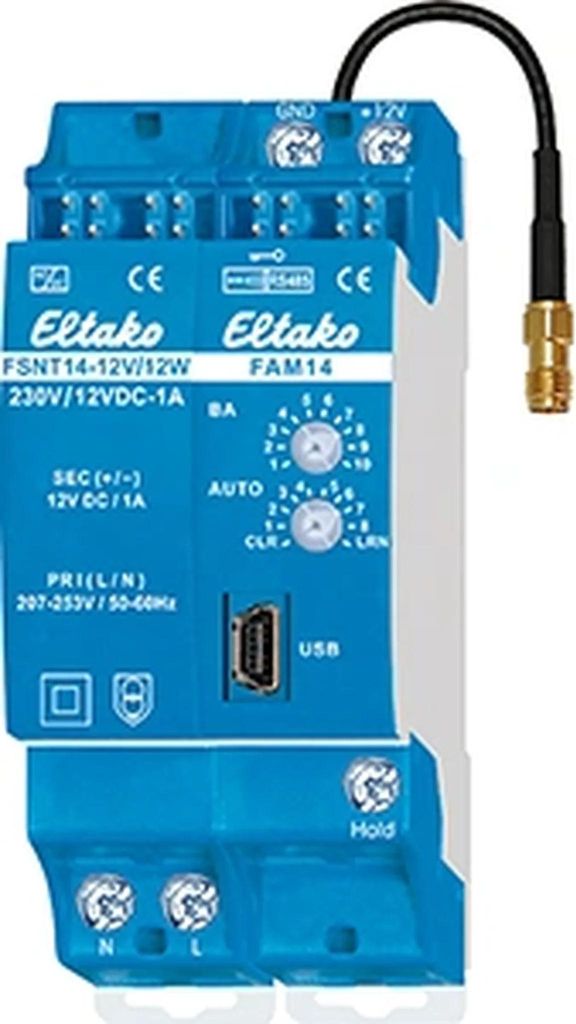

FAM14 Moduł anteny radiowej 30014000 (30014000)

Moduł anteny radiowej Eltako FAM14Producent:EltakoOznaczenie:Moduł anteny radiowej Typ:FAM14 System magistraliKNX:nie System magistraliKNX radio:nie System magistraliradiowej:






tak System magistraliLON:nie System magistraliPowernet:nieInne systemy magistrali:bezTyp montażu:REGSzerokość w jednostkach skoku:2Z wyświetlaczem:nieLiczba interfejsów szeregowych:








1Ze zintegrowanymmodemem GSM:nieZe zintegrowanym zegarem DCF:nieNapięcie znamionowe:230 VLiczba zintegrowanych kanałów wejściowych:128 Liczba zintegrowanych kanałów wyjściowych:126 Moduł anteny radiowej Eltako FAM14: dalsze szczegóły Moduł anteny radiowej dla magistrali Eltako RS485 z wymienną anteną. Z dołączonym zasilaczem impulsowym FSNT14-12V/12W. Dwukierunkowy. Szyfrowane radio. Straty w trybie gotowości tylko 0,8 W. W razie potrzeby można podłączyć antenę radiową FA250 lub FA200. Urządzenie do montażu na szynie montażowej DIN-EN 60715 TH35. 1 jednostka rozstawu = 18 mm szerokości, 58 mm głębokości. Napięcie zasilania 12V DC. Podłączenie do magistrali Eltako RS485. Połączenie magistrali i zasilania za pomocą zworek. Zakres dostawy obejmuje 1 zasilacz impulsowy FSNT14-12V/12W, 1 element dystansowy DS14, 2 rezystory terminujące do podłączenia z nadrukiem ?, 1/2 TE, 3 zworki 1 TE (w tym 1 zamiennik), 1 zworkę 1,5 TE, 2 zworki 1/2 TE (w tym 1 zamiennik) oraz narzędzie do montażu zworek SMW14. Jeśli obciążenie zasilacza impulsowego jest większe niż 4 W, po lewej stronie należy zachować odstęp wentylacyjny wynoszący jedną jednostkę od sąsiednich urządzeń. Jeśli obciążenie jest większe niż 6 W, wymagana jest dodatkowa jednostka dystansowa między FSNT14 i FAM14 z elementem dystansowym DS14. W zestawie znajduje się zatem element dystansowy DS14 i długa zworka. Jeśli całkowite zapotrzebowanie na moc systemu magistrali szeregowej 14 jest wyższe niż 10 W, należy użyć kolejnego FSNT14-12V/12W na każde 12 W dodatkowego zapotrzebowania na moc. Opcjonalnie do zacisków GND/+12V można również doprowadzić napięcie 12 V DC. Moduł anteny radiowej FAM14 odbiera i sprawdza wszystkie sygnały z nadajników radiowych i repeaterów w swoim obszarze odbioru. Sygnały te są przekazywane do aktuatorów przełączających magistrali RS485 za pośrednictwem interfejsu RS485: Do magistrali RS485 można podłączyć do 126 kanałów. Połączenie magistrali i zasilania za pomocą zworki. Dołączony drugi rezystor końcowy musi być podłączony do ostatniego aktuatora. Możliwość zaprogramowania do 32 kodowanych czujników. Mini-USB do podłączenia komputera PC w celu utworzenia listy urządzeń, konfiguracji siłowników za pomocą narzędzia PCT14 i tworzenia kopii zapasowych danych. Bramki FGW14, FGW14-USB, FGW14W-IP i FGW14WL-IP są podłączone do terminala Hold, jeśli łączą komputer z magistralą RS232, do 3 modułów odbiorników radiowych FEM z magistralą RS485 lub LAN/WLAN z magistralą RS484. Moduły FTS14EM, FTS14TG i FWG14MS są również podłączane do zacisku Hold. Dolny przełącznik obrotowy jest wymagany do uczenia zaszyfrowanych czujników i jest ustawiony na AUTO 1 podczas pracy. Nieszyfrowane czujniki nie muszą być wuczane do FAM14. Górny przełącznik obrotowy BA może być użyty do ustawienia 10 różnych trybów pracy zgodnie z instrukcją obsługi. Dioda LED na górze wskazuje wszystkie polecenia radiowe odebrane w obszarze odbioru poprzez krótkie miganie. Dioda LED na dole świeci się na zielono, gdy narzędzie PCT14 nawiązało połączenie z FAM14. Zielona dioda LED migocze, gdy dane są odczytywane lub zapisywane. Zielona dioda LED gaśnie, gdy PC-Tool PCT14 odłączy się od FAM14. Specjalne tryby pracy licznika: W trybach pracy licznika nacisk kładziony jest na regulowaną prędkość transmisji danych licznika energii elektrycznej dla zewnętrznych zarządców energii budynku. Dane mogą być pobierane i przesyłane za pośrednictwem podłączonych bramek (FGW14, FGW14-USB, FGW14W(L)-IP). Dodatkowe opcje ustawień są dostępne dla liczników wyprodukowanych od tygodnia 33/23.

Dostarczany z: Moduł anteny radiowej Eltako FAM14, opakowanie jednostkowe: 1 szt, EAN: 4010312313695
